为了让许多初用ACE的朋友避免重蹈覆辙,电气CAD论坛将每周总结各大群中提问到的问题,并在公众号里与网站上公布www.cad-bbs.cn,大家可以每周末打开看看!

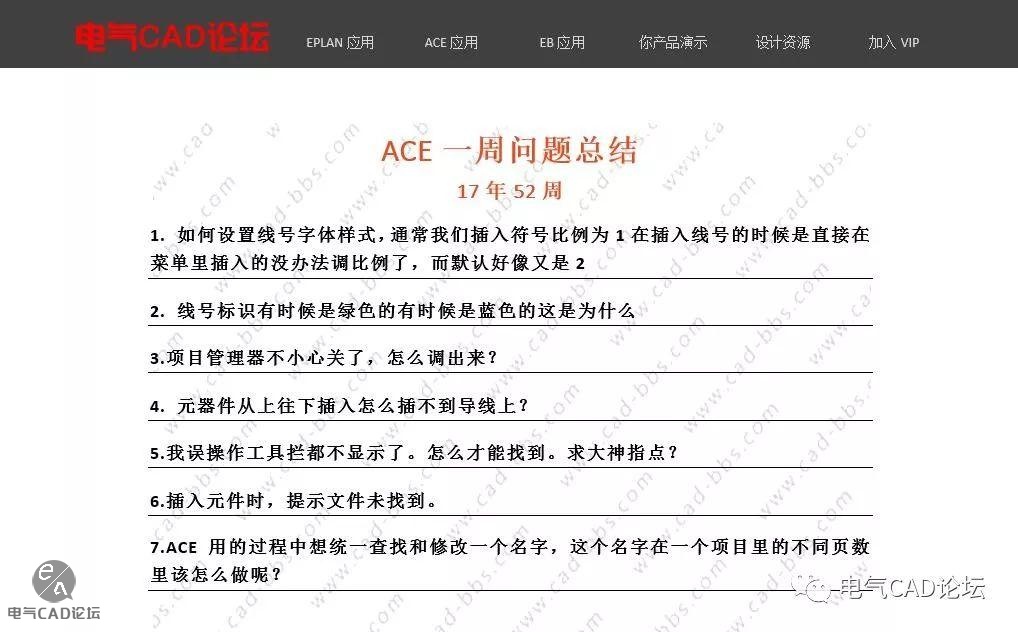

今天是17年的第52周,总结的问题目录如下:
1. 如何设置线号字体样式,通常我们插入符号比例为1在插入线号的时候是直接在菜单里插入的没办法调比例了,而默认好像又是2
提问:lmy
回复:东经115

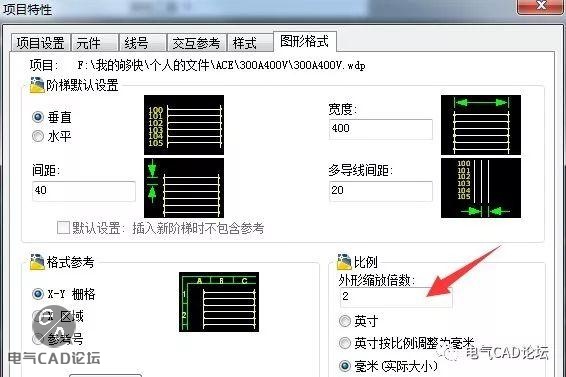

设置比例应在项目特性对话框中改为1即可,同时也记得把图形特性检查下。
设置字体样式可以通过修改标题栏模板中,文字样式WD_IEC来修改。

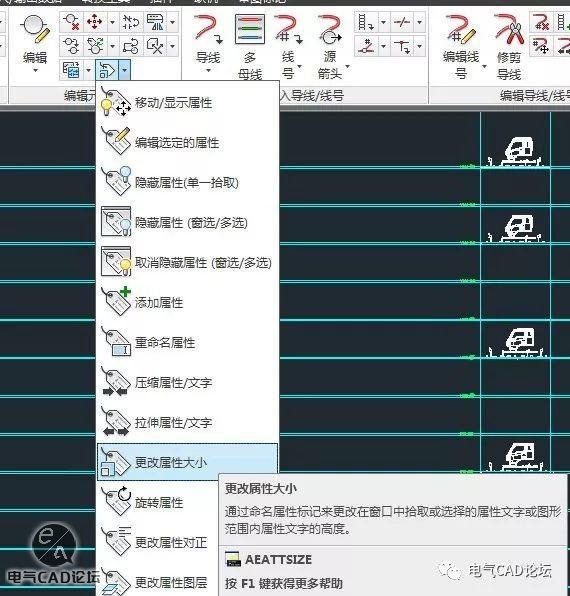

还可以通过更改属性大小解决

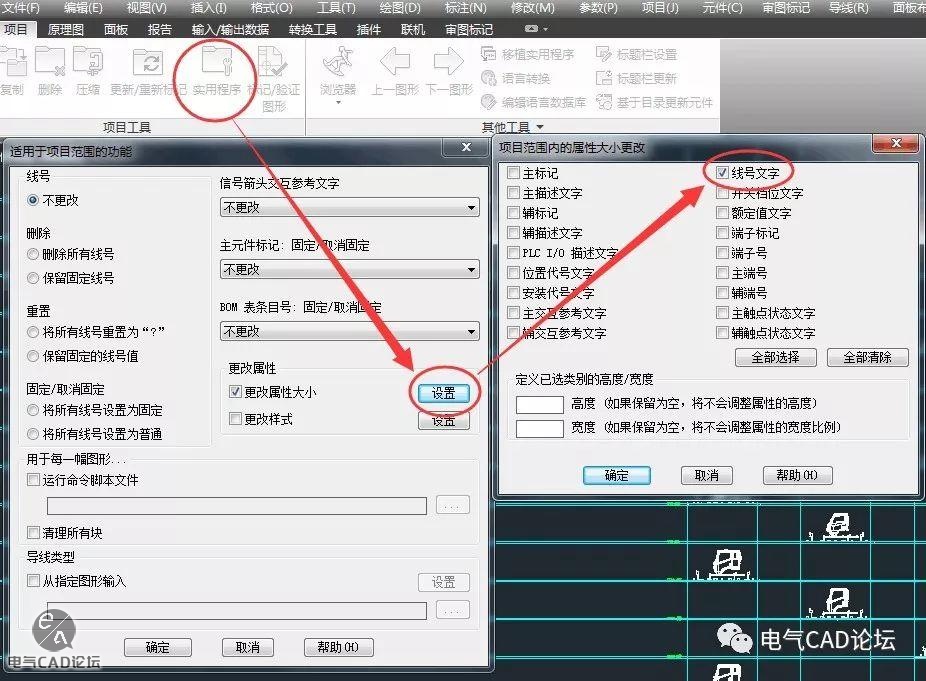

批量改的话可能通过实用程序解决
2. 线号标识有时候是绿色的有时候是蓝色的这是为什么
提问:梁工
回复:电气自动化王平
固定线号是蓝色的,普通是绿色的
3.项目管理器不小心关了,怎么调出来?
提问:未知
回复:东经115
点击项目-管理器可重新打开
4. 元器件从上往下插入怎么插不到导线上?
提问:电气~梁工
回复:penguin 东经115
设置的尺寸不统一,多线的间距或者元件的插入间距
造成这种问题除了上面的原因外,多半是因为新建项目时的模板选的英寸造成的,项目特性中图形格式比例里,单位未选英寸造成的。
5.我误操作工具拦都不显示了。怎么才能找到。求大神指点?
提问:未知
回复:东经115
方法1:检查是不是按了全屏了,全屏在窗口右下角,按ctrl+0可切换
方法2:将主题改为windows经典,点右下角处的齿轮按钮可以切换。

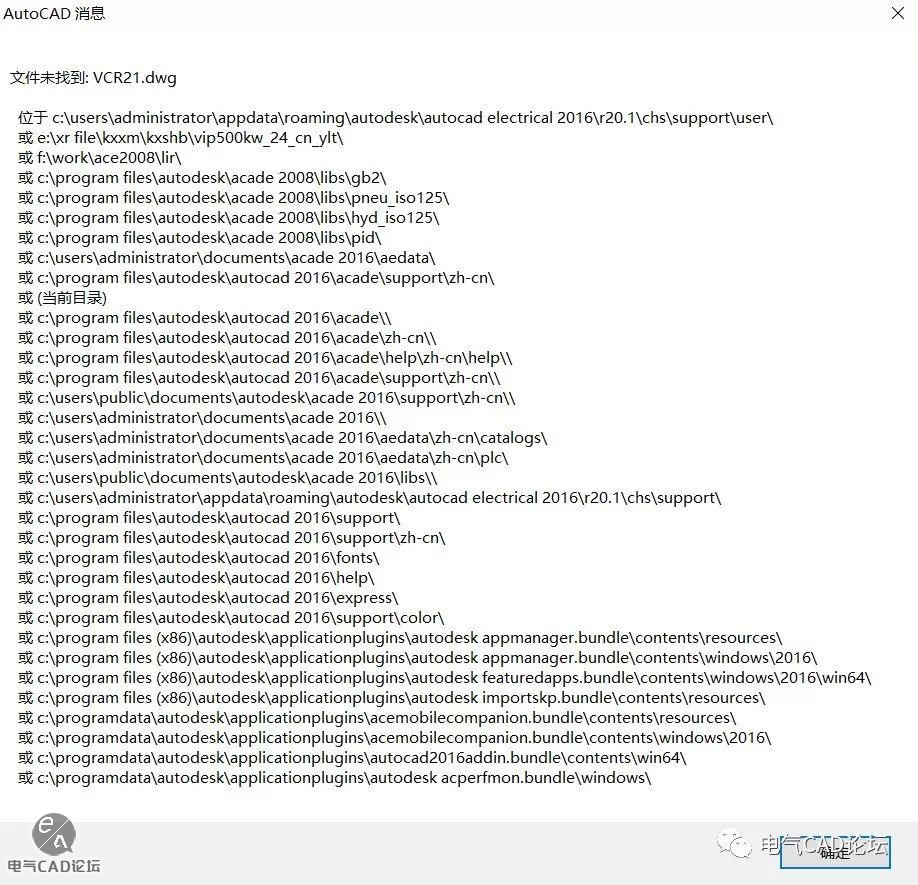

6.插入元件时,提示文件未找到。
提问:大唐长安
回复:东经115
可能设置了错误的元件目录导致的,解决办法恢复元件默认目录即可

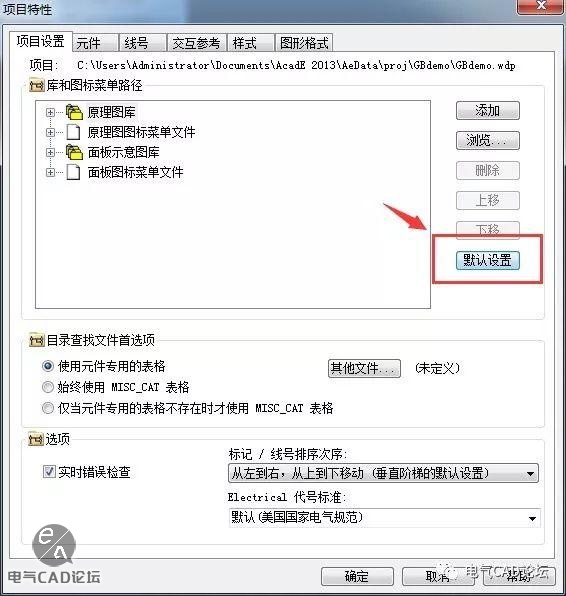

项目特性-项目设置-默认设置
7.ace用的过程中想统一查找和修改一个名字,这个名字在一个项目里的不同页数里该怎么做呢?
提问:未知
回复:东经115

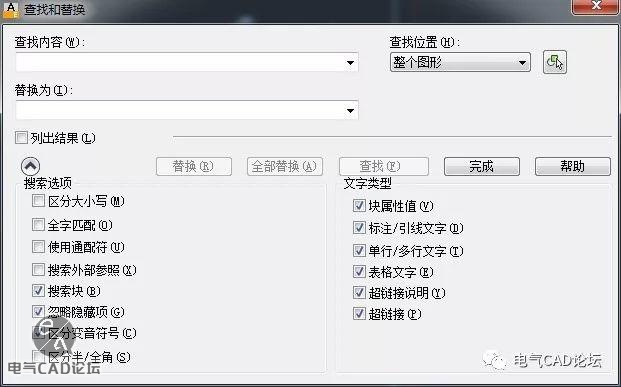

在单个文件下替换在图纸空白处右键-查找,然后输入查的和替换的内容就行了

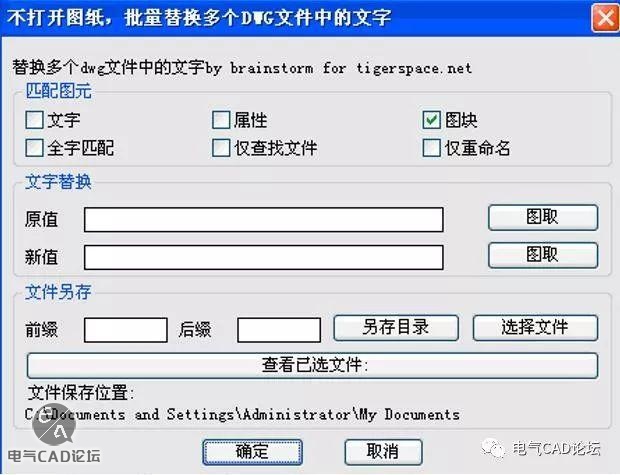

如果对多个DWG文件查的和替换的话,推荐安装个插件,实现多个文件批量替换文字的功能,安装方法:
- 去“电气CAD论坛”公众号内回复关键词:CAD文字替换 获取下载链接
- 2.将下载的文件复制到…Program FilesAutodeskAcade 你的版本号Support 目录下
- 重启CAD,输入AP打开应用程序管理器,也可以单击菜单工具→加载应用程序
- 重新启动CAD,键入plgaizi命令,启动插件对话框后,按需输入即可。
上述总结的问答都是提问率较高的,摘自5个不同ACE交流群,同时也欢迎你到本公众号的千人群中提问:ACE深入浅出:241313463。
由于公众号里无法搜索字符,所以大家可以到电气CAD论坛网站上去搜索关键词,点击文章底部的原文链接或登陆www.cad-bbs.cn/ace-question查看。
同时为方便本地查阅,在公众号后台回复:ACE问题汇总 可下载总结的文档,并会不断更新。
