什么是分散式端子？
在电气工程中，端子常用于连接电源、设备和外部接口的组件，主要用于传输电能和信号。那何为分散式端子呢？分散式其实是一种在电气原理图中对端子的表达方式，通过这种方法，可将端子直接插入到项目图纸中任何位置，并且无需中断点相连，是一种清晰可读的表达方式。
分散式端子在分配电源时的优点！

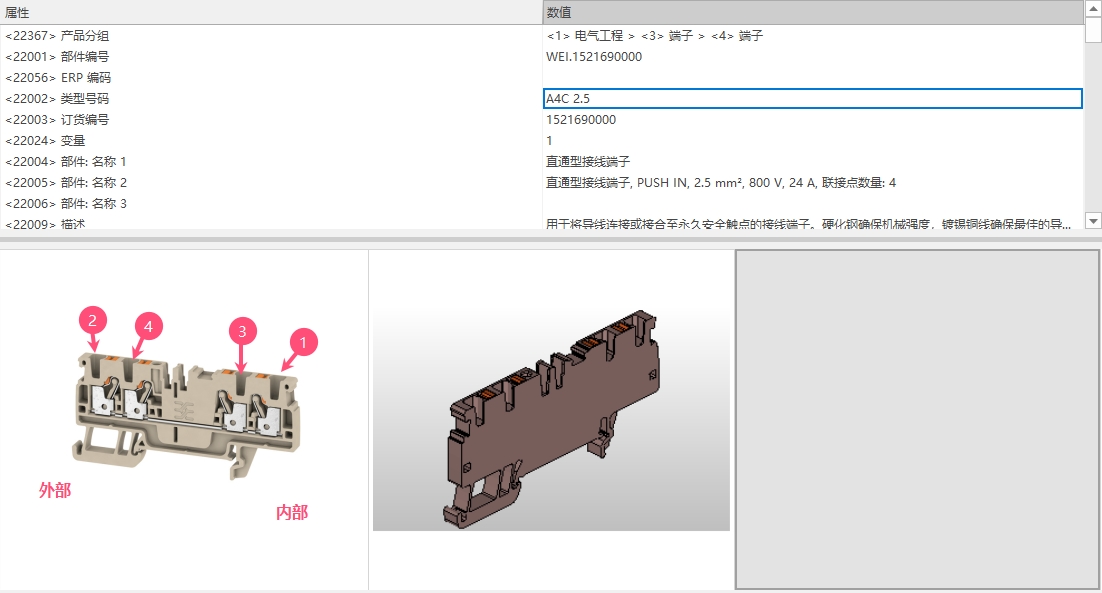

接下来我们通过示例来看下分散式端子在EPLAN中表达时的优点：这里以魏德米勒A4C 2.5(订货号:1521690000)4个连接点的端子为例，我们定义4个连接点的代号如下图：

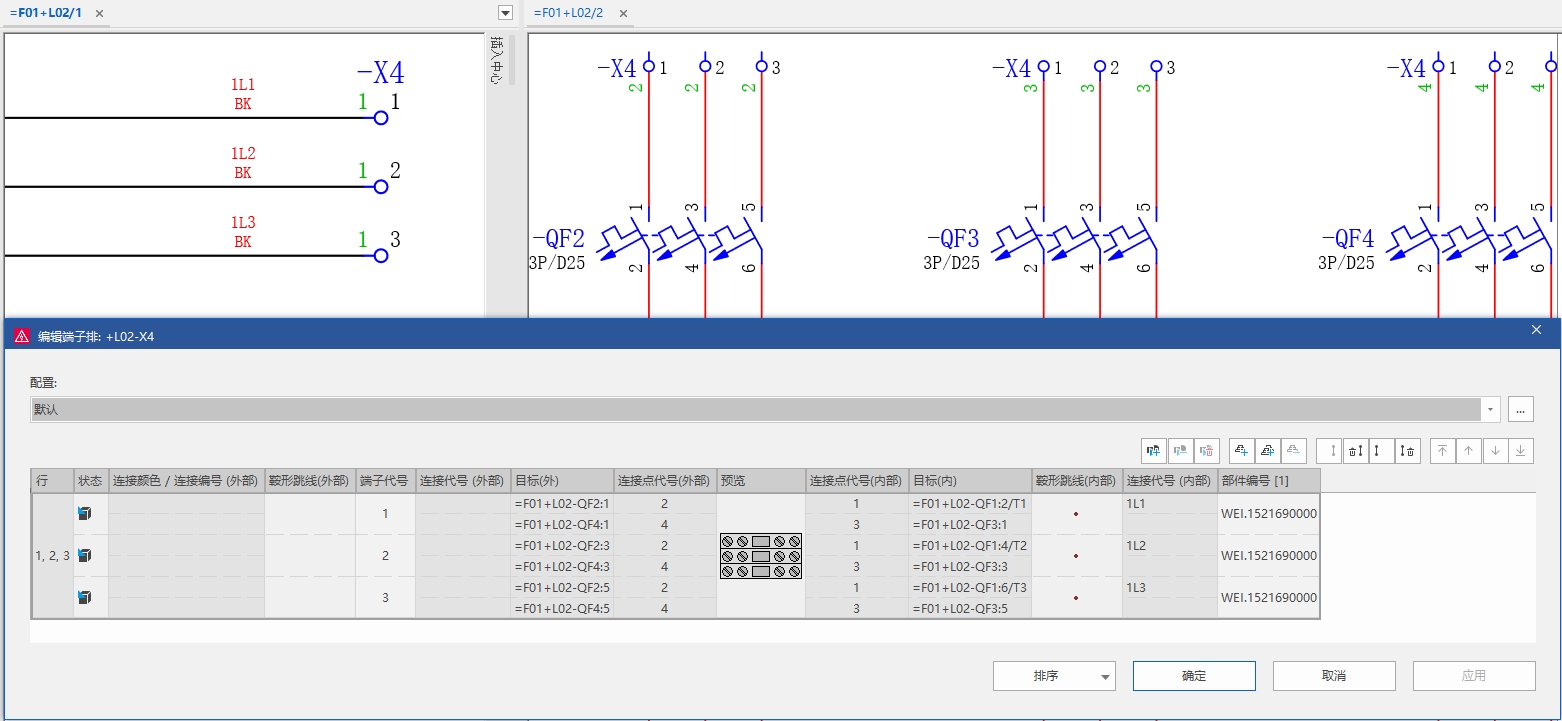

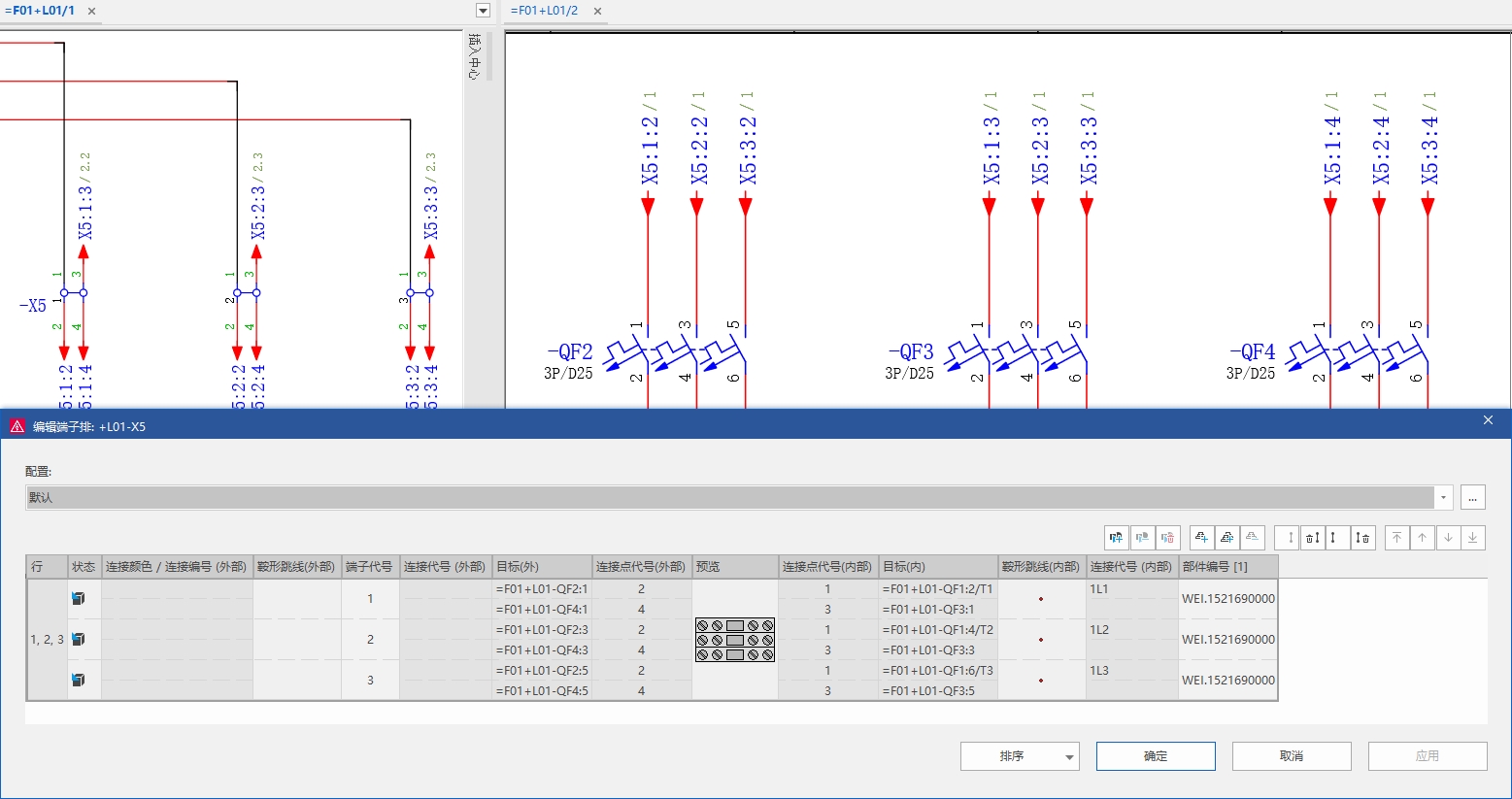

而采用分散式端子表达则会非常简单，当省略了中断点，用户只需关心端子的定义与分配，无需像中断点那样跳来跳去的查看，通过端子号与端子的连接点代号(图中绿色字)就能清晰可读的知道接到哪个位置，而且在自动出图时更宜于回路分配。通过端子编辑器可以比较出两种连接逻辑完全相同。
注：端子编辑器配置里可以增删显示的列属性
分散式端子怎么用？
1、首先是端子符号的选择：
大多情况下使用分散式端子都是按每个连接点去分散放置，因此为了方便区分内部和外部，推荐使用IEC_symbol符号库中的30/X(带有鞍型跳线的端子,2个连接点)端子符号，圆的出头侧是内部，相反的另一侧是外部。
而如果有跳线同时需要表达时，推荐使用IEC_symbol符号库中的1402/XT4_2(带4个连接点的端子/局部端子)端子符号，相比之下此符号多出的3和4可用于跳线时的直接相连。
2、端子属性的设置：

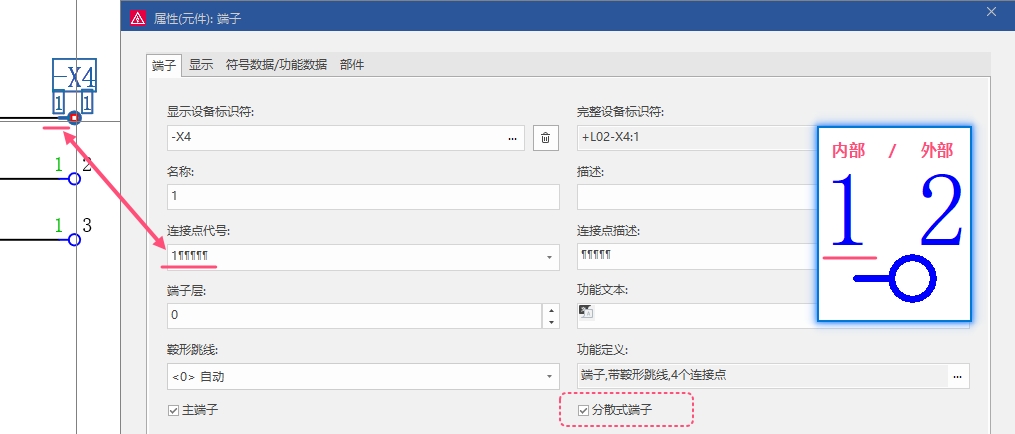

首先一位端子在分散成各部分表达时只可有1个做主功能，其余分散端子要勾上“分散式端子”选项，然后按实际连接情况去分配各连接点，如下图中1号端子的连接点1(内部)要接线时的属性。注意:只填接线时用到的连接点，不接线的连接点不要填，连接点1由于在内部，所以连接点代号应在第1个连接点录入1，因此就是：1¶¶¶¶¶

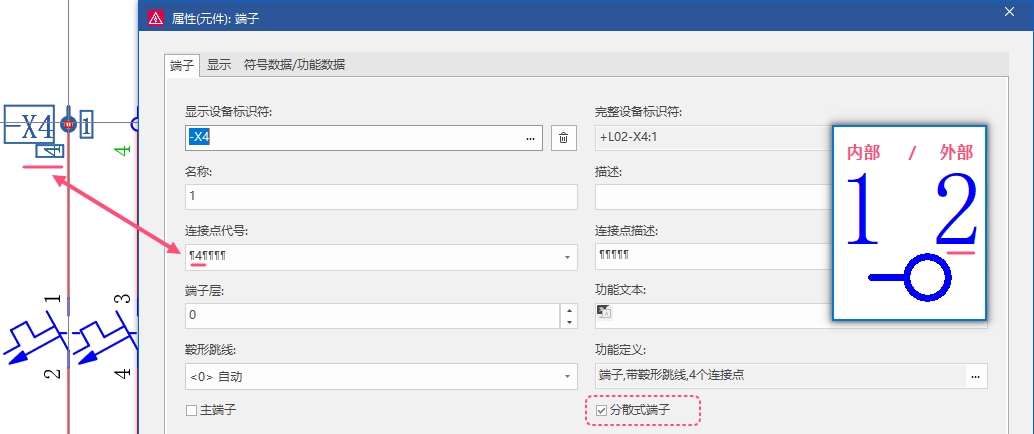

再比如下图中1号端子的连接点4(外部)要接线时的属性。连接点4由于在外部，所以连接点代号应在第2个连接点录入4，因此就是：¶4¶¶¶¶

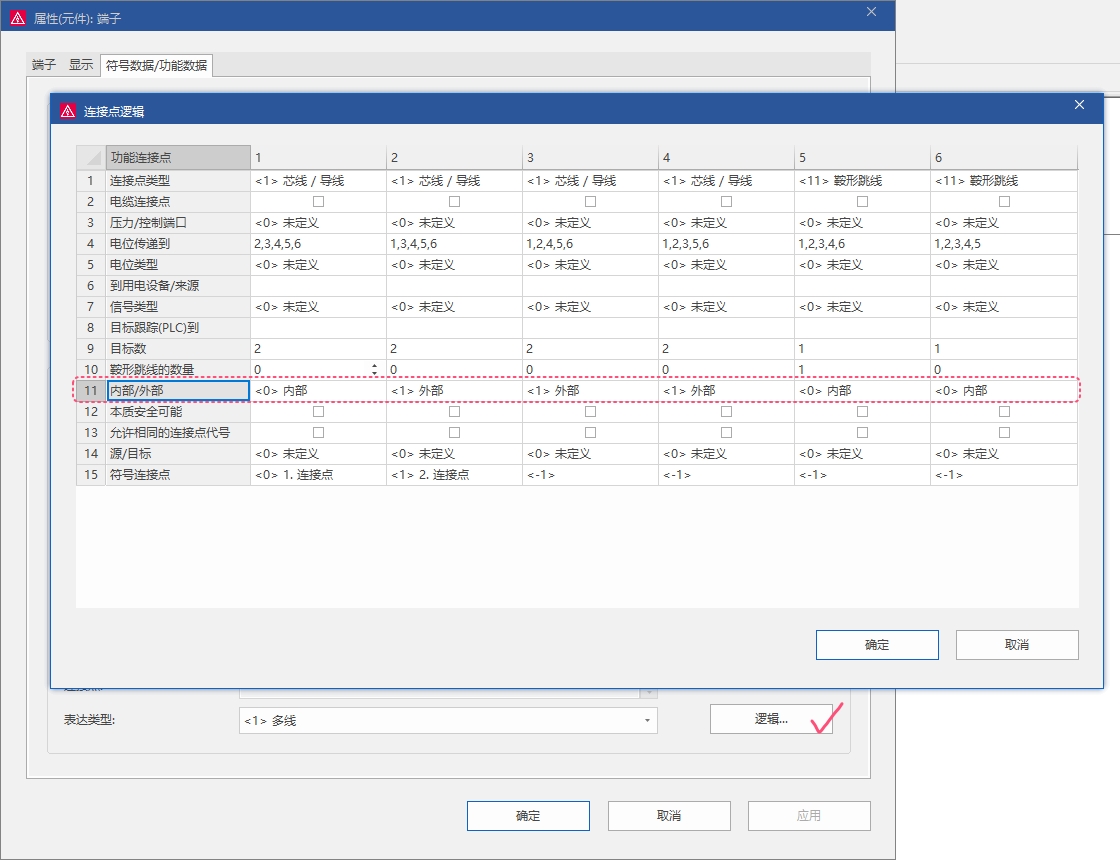

以上是符号默认的内/外部位置，这里再介绍一种特殊情况时对内/外部的手动切换，可以通过符号数据/功能数据选项卡下的连接点逻辑，来自定义连接点的内部或外部。但一般情况我不建议你这么做。
3、端子导航器中的显示：

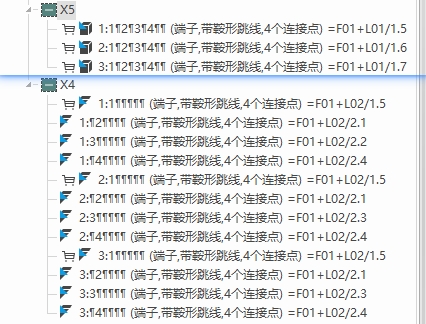

端子导航器可以清晰地展示已分配的连接点，如下图X4和X5是分散式与常规端子的表示。
- 小推车代表主功能的标记
- 蓝色三角形表示部件中功能模板的定义
- 立方体表示图纸中放置的符号
- 三角体表示图纸中放置的分散式端子(就像把立方体劈去一半，打分散了)

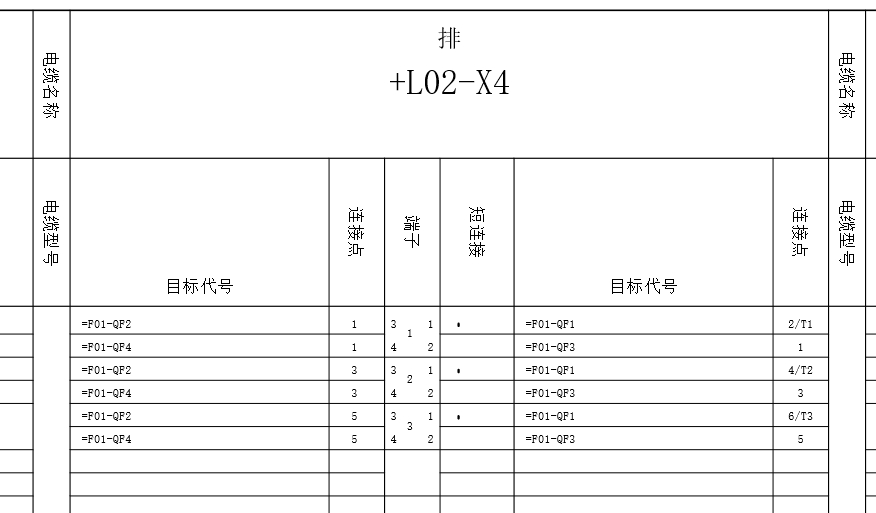

4、端子图表的样式
端子图表推荐电气CAD吧发布表格模板，可清晰显示端子各连接点的目标，如需可在文章底部下载使用。
