EPLAN脚本从入门到应用-1《工具栏》

编辑丨石海波
出品丨电气CAD论坛

当你有时候心里有个念头时，即便不用刻意的做，也会从日常工作、生活中，在心里生根发芽，EPLAN脚本这个主题是在3个月前萌生的，至到今天，我想可以写出来和大家分享分享了，希望能得到大家的支持，并坚持将整个系列写下去！

东经115，公众号：电气CAD论坛丨教程丨EPLAN脚本从入门到应用-1

1. 新建与导入/导出工具栏
2. 命令工具栏
3. 带参数的工具栏

新建与导入/导出工具栏

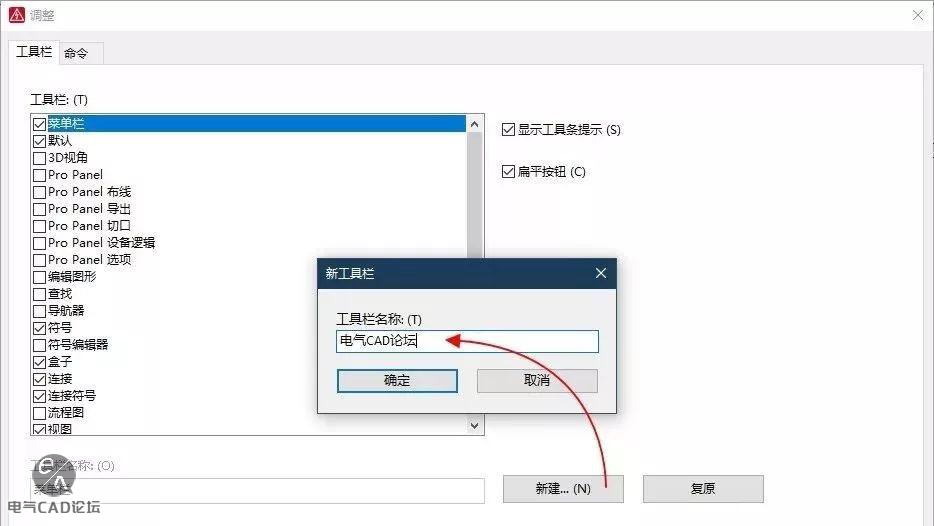

EPLAN提供新建工具栏命令，可以很方便的生成自定义的工具栏，调用方法也很简单，通过在任何工具栏上点击右键，选择调整…即可。

命令工具栏

这里的“命令”工具栏是指通过调整对话框可以调用的命令，EPLAN中有无数个菜单和子菜单，有时找个命令需要点击很多次才能找到，这时你就可以将这个命令拖放进你的工具栏内，通过上一步骤我们已经新建了一个空的工具栏，接下来我们给它加点“料”进去，例如导入dxf/dwg：

导入dxf/dwg命令是在菜单项下，找到并拖动按钮列表下的项到新建工具栏即可，这时会提示指定一张图片，这个图片就是用来显示的图标，图标有两点要求：

• 文件格式：JPG/BMP
• 图像尺寸：16×16像素

图标的来源你可以自己画，也可以直接网上搜索，我给大家推荐两个免费的图标素材站：https://www.easyicon.net/ 和 https://www.iconfont.cn/有很多漂亮的小图标可以直接下载。

这样点击确认后，你的第一个自定义工具栏就做好了，同时你还可以在加入多个不同的命令按钮，下图是具有导入DWG、中心对齐、垂直对齐、取消分组、分解功能的一个工具栏。

图标的删除也很简单，在调整状态下，选中图标拖到空白区域即可删除，而左右拖动一小段距离时，会自动添加分隔线，例如上图中导入DWG命令与居中命令之间的分隔线，方便我们分组。

细心的朋友可能已经注意到，在拖动一个命令到工具后，除了指定图标外，下面还有两行文本框，分别是：工具栏提示与命令行（灰色禁用状态是由于调用的是系统默认功能命令），在操作项下EPLAN提供很多方便的脚本动作，这些大都是需要指定参数的命令。

例如在日常工作中，断路器、按钮、指示灯都是常用设备，我们可以新建个工具栏将这些常用部件添加到自定义工具栏内。

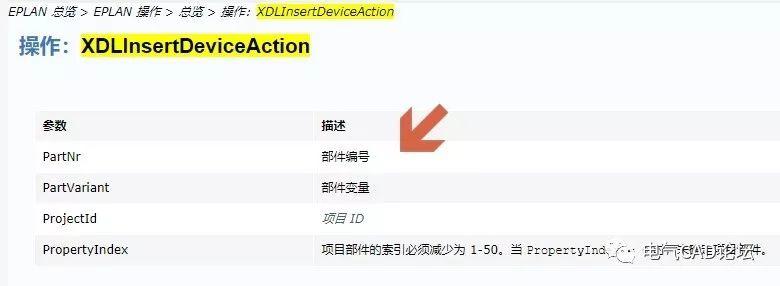

这时命令行里就会自动出现一行脚本命令，看不懂是不是？没关系，把脚本命令XDLInsertDeviceAction复制到EPLAN帮助里搜索就会有脚本命令的详细解释：

• /ParNr: 是部件编号的含义
• /PartVariant: 是部件变量的含义
