EPLAN脚本从入门到应用-1 介绍

教程
EPLAN脚本从入门到应用-1《介绍》

编辑丨石海波
出品丨电气CAD吧

当你有时候心里有个念头时，即便不用刻意的做，也会从日常工作、生活中，在心里生根发芽，EPLAN脚本这个主题是在3个月前萌生的，至到今天，我想可以写出来和大家分享分享了，希望能得到大家的支持，并坚持将整个系列写下去！

简单的来说，我认为EPLAN的脚本是一系列操作命令的组合，它把繁琐的一系列操作步骤集合成一个脚本文件，通过EPLAN加载后自动替你完成工作，其实脚本这个词是来自戏剧舞台的，例如下面是来自百度的一小段范文：

脚本主要由人物台词和舞台提示组成。演员和道具组只需要按照脚本说的做即可。而EPLAN中的脚本也是类似的，EPLAN只要照着脚本上说的做即可，比如下面这个脚本：

public class Class
{
        [Start]
        public void Function()
        {
            MessageBox.Show("Hello,World!");
            return;
        }
}

[Start]是特性Attribute，用来标记生成的功能。

Function是我们自定义的函数。

MessageBox.Show是功能命令，EPLAN运行到此处时就可以生成一个对话框并显示“Hello,World！”。

上述生成的Class类与Function是由[Start]特性标记组成的。[Start]会是我们接下来最为常用的一个特性。

脚本经常干的事情是那些经常重复操作的事情，例如去更正连接点颜色或线径属性时，你需要至少3个步骤，而当有多个属性需要更改时步骤可能更多，而用脚本完全可定义一个按钮，直接用来修改即可。可以参考我们曾经发布过的：丨插件丨连接定义工具栏

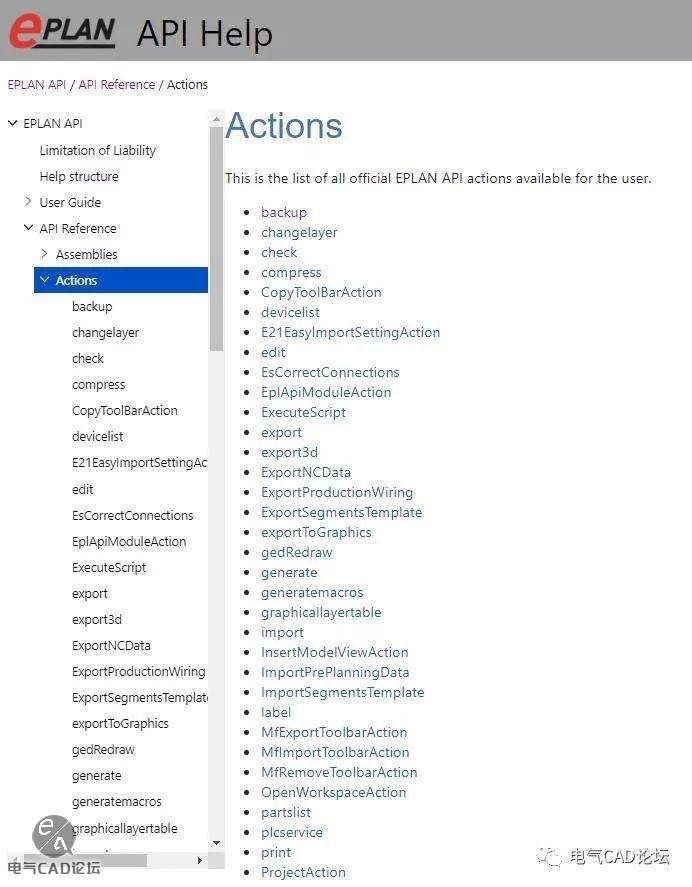

EPLAN提供了很多个脚本命令，但并不代表什么都能做，实际上从EPLAN的帮助系统中可以看出来其有限的功能，EPLAN将这些功能限制在可管理的范围内以供我们调用，这些可以满足我们日常中常用到的功能。而更多的功能实现则需要利用API去编写实现了，EPLAN脚本的帮助文件地址：

https://www.eplan.help/help/platformapi/2.7/en-us/help/API%20Actions.html

像函数可以带参数一样，脚本也可以带参数，也可以不带参数，简单的脚本可能只是用来生成一个具体的设备部件，而复杂的脚本程序，可以导出PDF、图形化窗口，甚至创建ERP系统的接口等。

在EPLAN中，脚本是作为源代码执行的，当启动脚本时，它将被加载到系统中，编译然后执行，因此你甚至可以利用记事本就能编写脚本程序，但是利用一个功能强大的IDE编辑器，你将会避免很多语法性错误，比如微软强大的Visual Studio。

编写脚本的语言可以有两种：

1. C#  （ *.cs ）
2. Visual Basic.Net  （ *.vb ）

我们后续的例程将通过Visual Studio 2017 社区版采用C#编写，VS 2017社区版是免费程序，大家可以通过微软的网站免费下载，也可以登陆您的电气CAD论坛账号后（www.cad-bbs.cn)，从本文右侧下载。

好了，最后我们在总结下今天学到的知识点，脚本是一系列源代码的集合、脚本不是万能的，比较适合干一些重复性的命令，可以利用C#和VB来编写程序代码。码字不宜欢迎大家点赞分享，后续教程和代码将在3D大学和电气CAD论坛持续更新，欢迎大家多多关注。

剧透下第二节的内容：《工具栏》，由于大多数完成的功能脚本是从命令栏启动的，因此下一节我们从认识工具栏开始。
