今天给大家分享一份图表，可用来展示端子外接电缆时的连接图，端子连接图采用线条绘制，避免了图形打印时黑呼呼一片的问题，可分别应用于单层、双层端子，可分别表现内/外部和接线式与鞍型跳线。有需要的小伙伴可登陆到电气CAD吧下载。

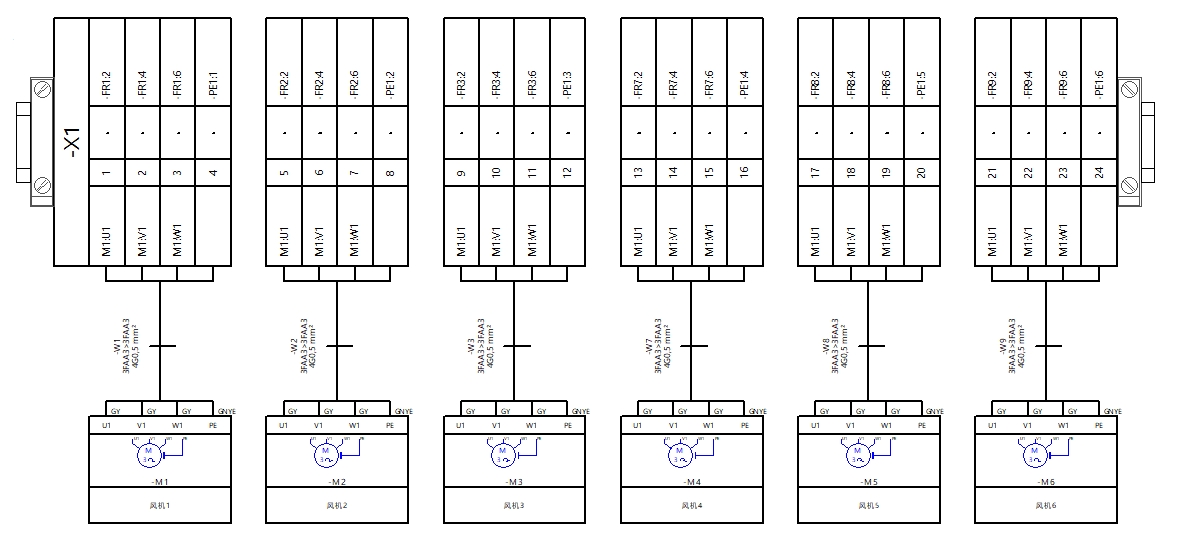

应用效果如下（原理图只为方便体现，无实际意义）：
