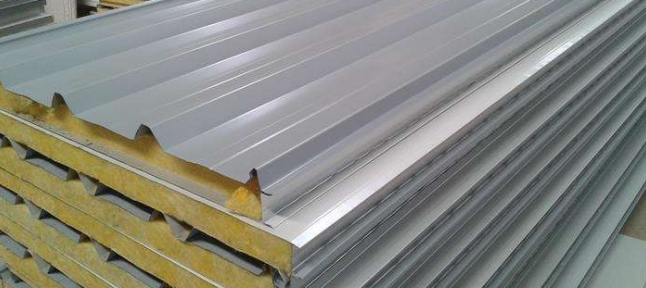

电气设备在制作完成后的最后一步,便是在现场安装和固定,最为常见的现场环境便是建筑中墙体构造为压型钢板或夹芯板的结构,通常厚度范围为30~250mm,彩钢板厚度为0.5~1mm。

此类材料做墙体在施工现场电气设备或线路敷设大多有两种形式:明装或明敷方式,另一种是现场压钢板、填充保温材料后拼装,本次分享的电气设备的安装图集适用于后一种,由现场拼装的压型钢板复合保温墙体。

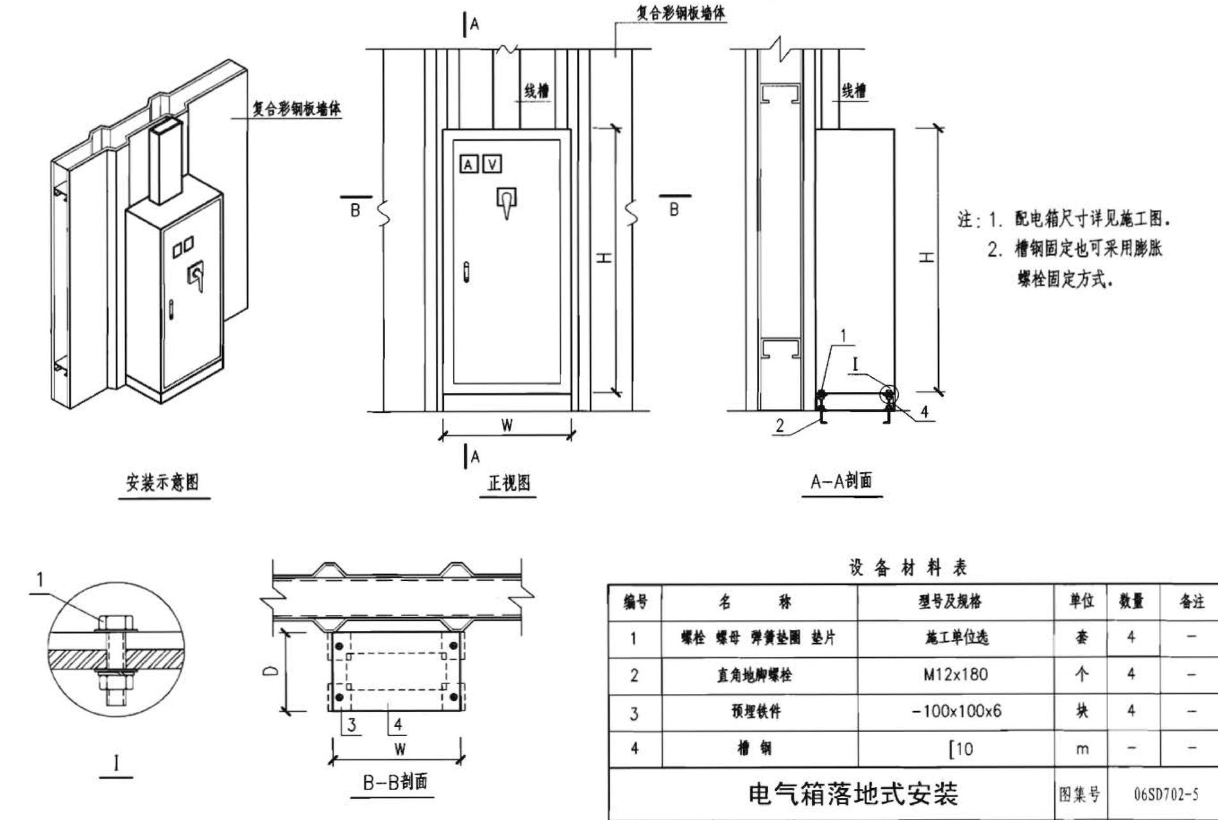

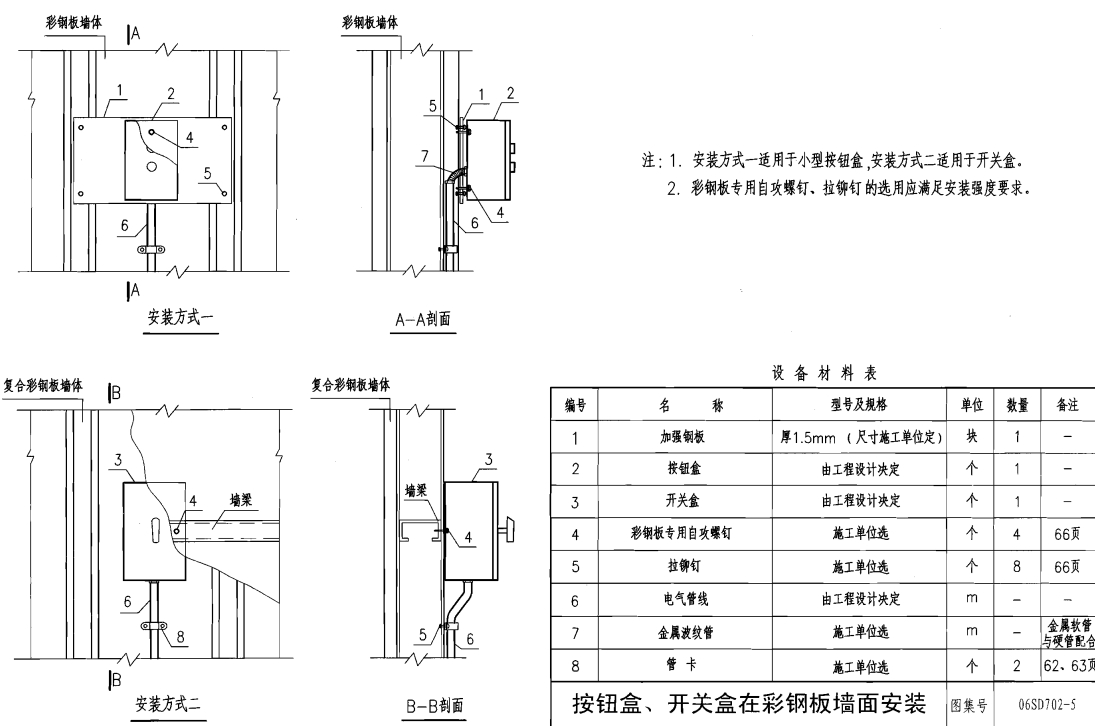

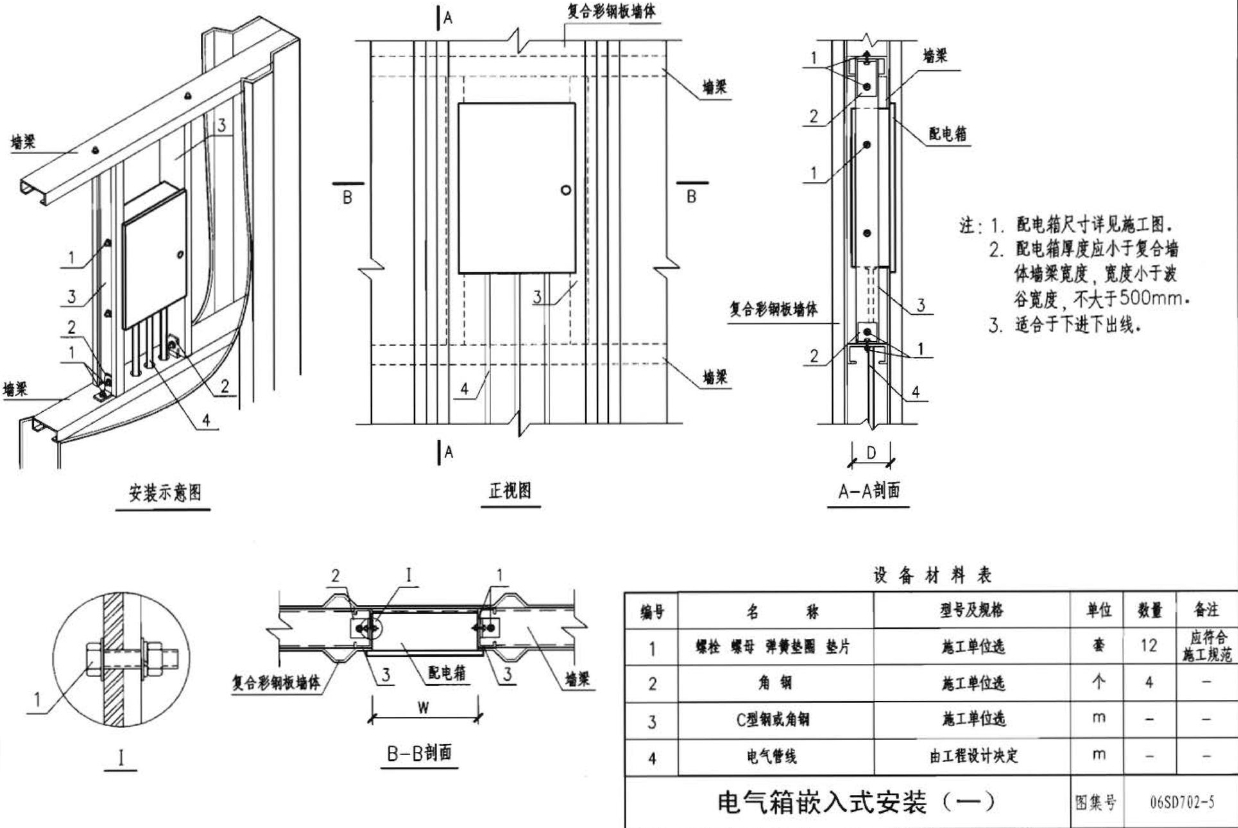

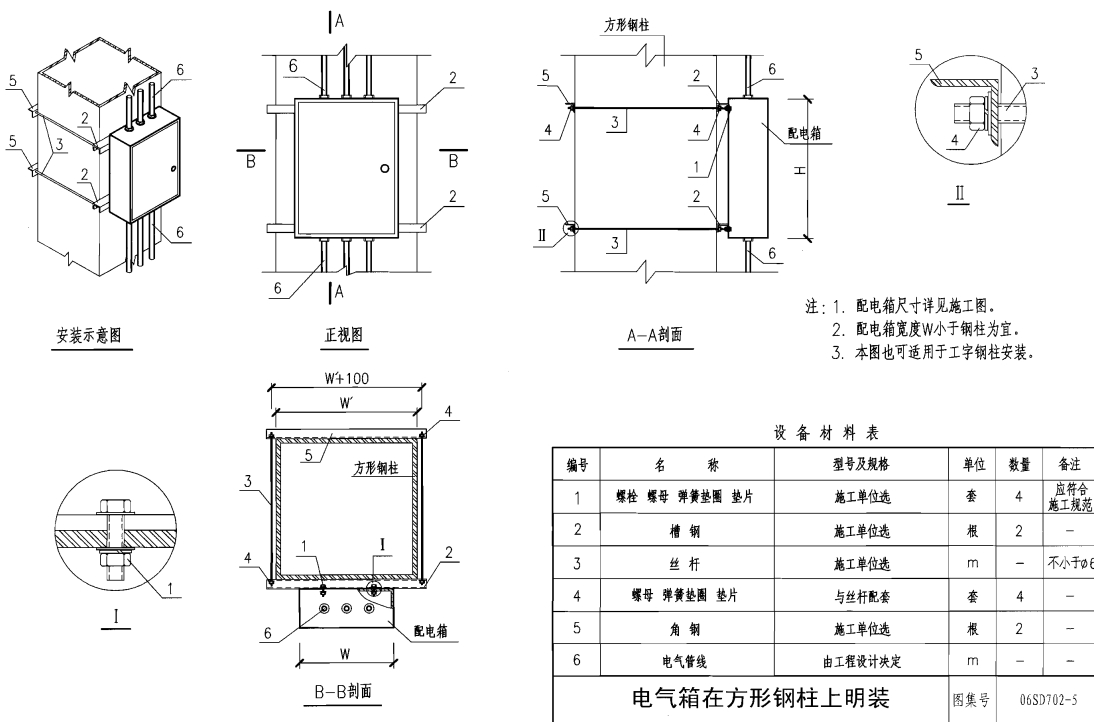

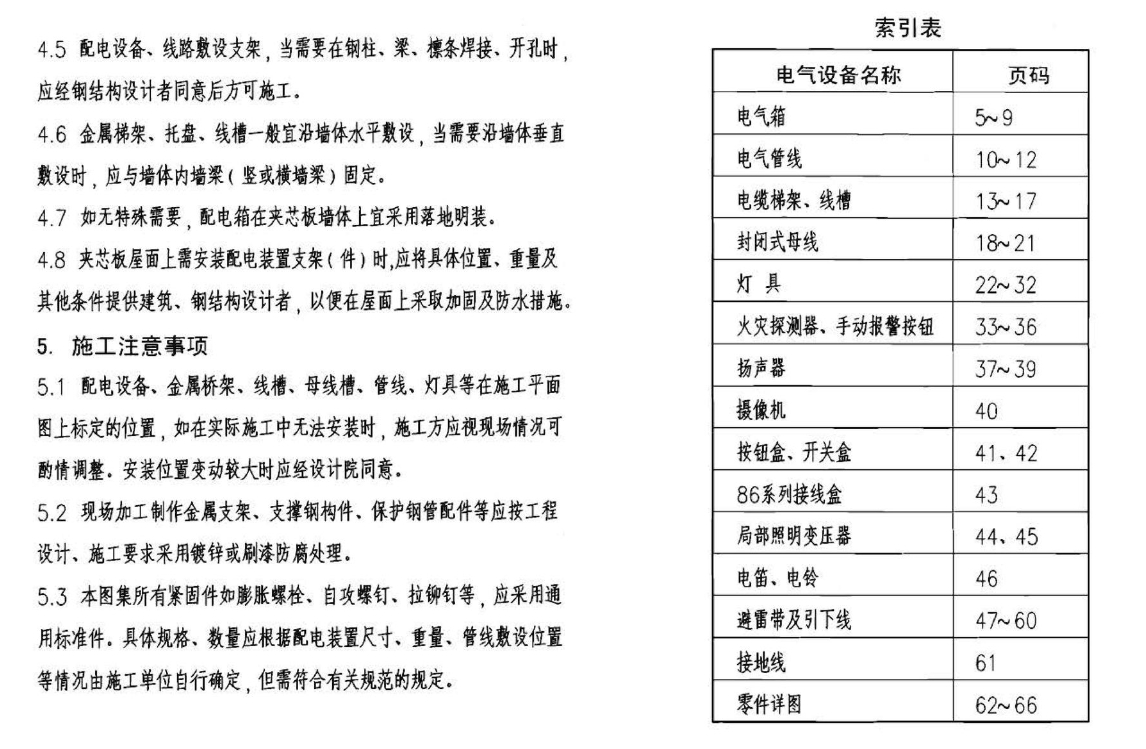

文档部分内容截图如下,有需要的小伙伴可转电气CAD吧搜索文章标题后下载。https://www.cad-bbs.cn/
