出品丨电气CAD吧

介绍

大家好，前不久EPLAN发布了EPLAN Engineering Standard工程标准案例：EPLAN EES项目。这些案例可以从EPLAN官网下载，也可以通过曹大平汉化工作室或电气CAD吧网站里下载得到，同时我也在第一时间下载并恢复查看了下，截止到今日官方共发布有24个案例项目，大致可分为四类：
  1. 与第三方数据交换的演示项目
  2. 应用示例项目
  3. 各标准的宏项目
  4. 各类标准化的项目模板
这些项目展示如何快速、轻松和智能地实现预期结果，提供的项目为2022或2023版，考虑到不少EPLAN小伙伴仍在使用2.x低版本，我们计划发布一个系列教程来解读项目在2.9及2022以上项目中的操作过程，希望能帮助到低版本用户和没有时间分析的小伙伴们，记得分享+点赞，以免时间长了找不到哦。

与第三方数据交换的演示项目1

此类项目含6个文件，分别演示了导入设备列表、与PLC信息的交换和Phoenix选型软件的交互等。

今天先从一个简单的案例开始，案例演示的目的是：通过设备清单快速导入到设备导航器，对应项目文件是：EES_Best_Practice_Import_Device_List_2023。

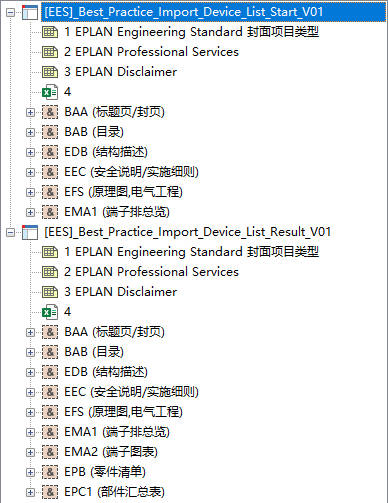

文件中共有两个项目，分别是开始导入设备列表前与导入结果后，并各包含有一个“4.xlsx”的外部文件。

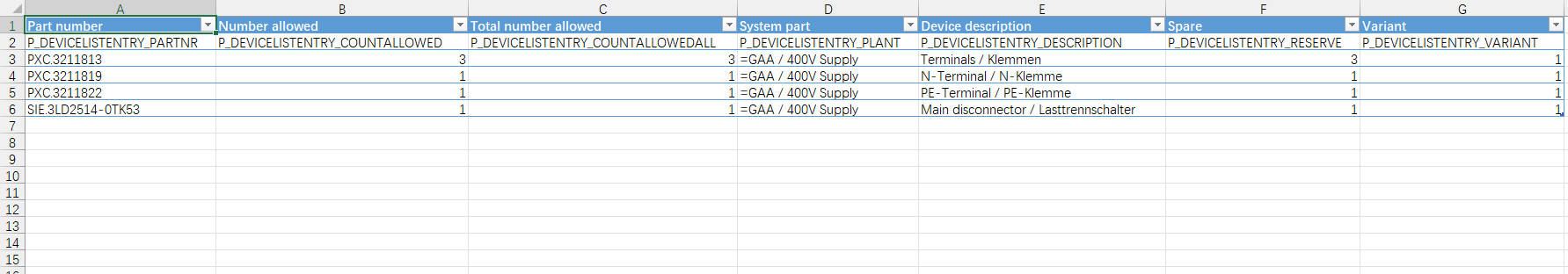

这个xlsx文件中包含了待导入的设备信息，如部件编号、数量、描述等……

但通过测试，导入成功需要两个条件：
  1. 正确的设备列表xls文件
  2. 部件库中存在导入的部件编号

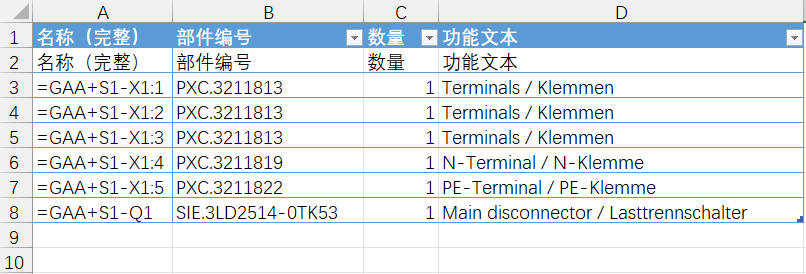

因此，将表的内容修改如下：

注：表头第二行是为了在字段分配对话框中显示注释。

然后开始执行导入设备数据：
  • EPLAN 2.9：菜单项目数据>设备>导入
  • EPLAN 2022：设备选项卡>导航器>导入

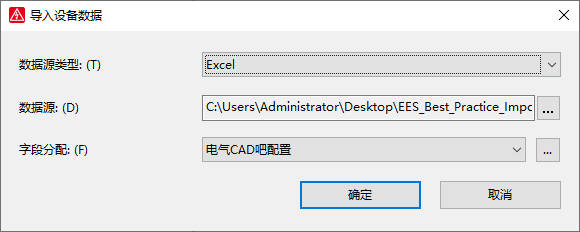

对话框中设置如下：

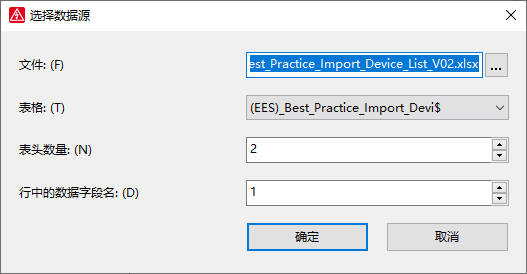

选择EXCEL数据源，并分配正确的表格和表头数量。

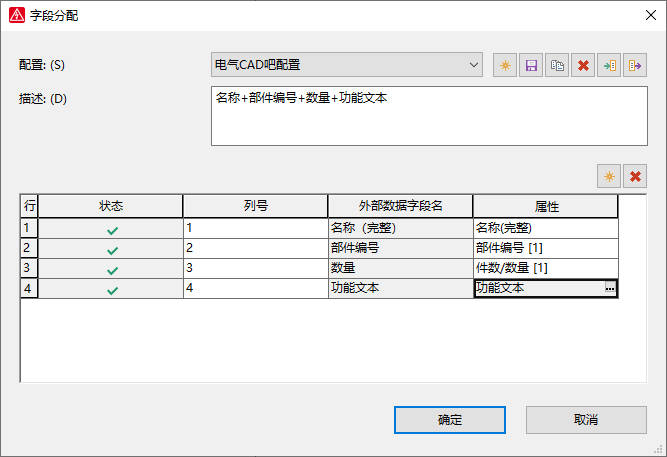

字段分配为了日后选择，可新建或导入配置，配置文件下载：https://www.cad-bbs.cn/interpret-1/ ，本页面右上方。
设置如下：

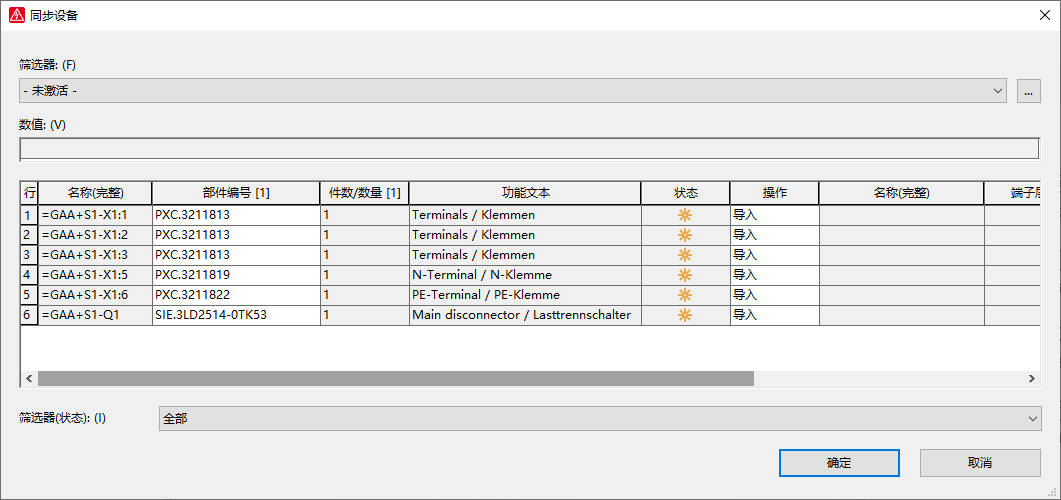

确认后，将同步设备信息到对话框。

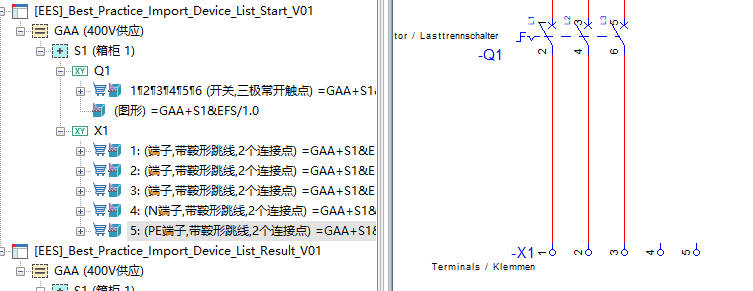

你也可以不断重复上述步骤，用来新增或修改某些设备。最后设备导航器中将得到导入后的设备信息。拖拽到原理图中的显示如下：

今天的案例就到这里，案例中2.9与2022版本的项目文件可浏览器中登陆电气CAD吧后下载：https://www.cad-bbs.cn/eplan-drawing20/
