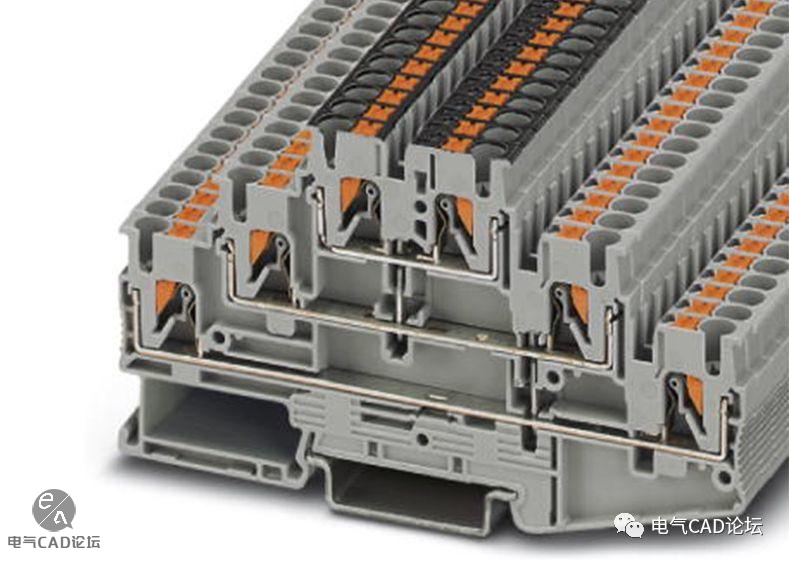

电气CAD吧 多层端子通常应用在连接感应开关、传感器等需要分组连接的场合，例如一个三线的感应开关，接线至3层端子上时，就比单层端子占用更少的空间，而且在识别上、短接跳线时更准确、不宜出错。
今天给大家带来的便是一份搜集整理后的多层端子图表，应用在单层、双层、三层上都有很不错的表现！
那在EPLAN中如何去应用呢？

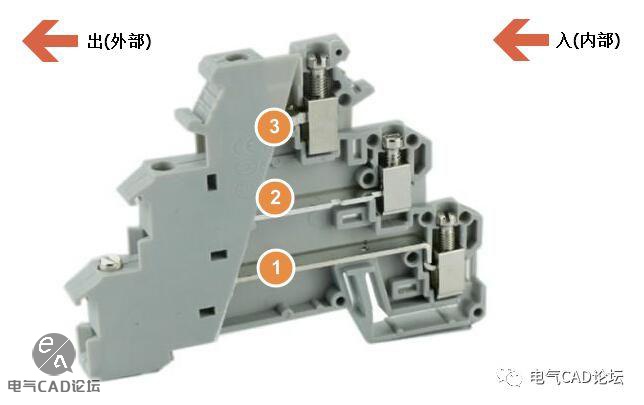

首先来看下定义，下图中1、2、3分别是一个3层端子的端子号。

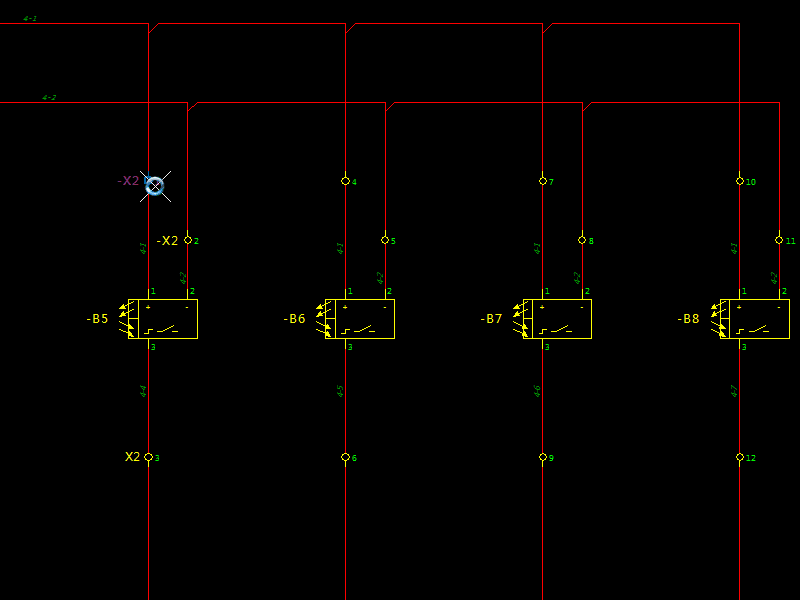

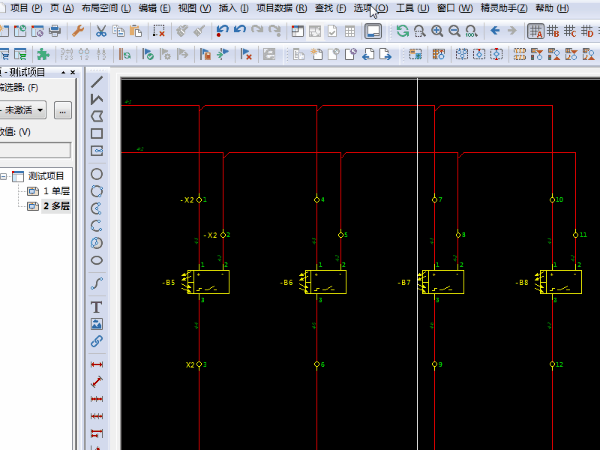

在放置端子时，通常定义第1层为主端子，2、3层非主端子，并在每个端子属性中，分配好层数，这样按序放置后就可以生成端子图表了。

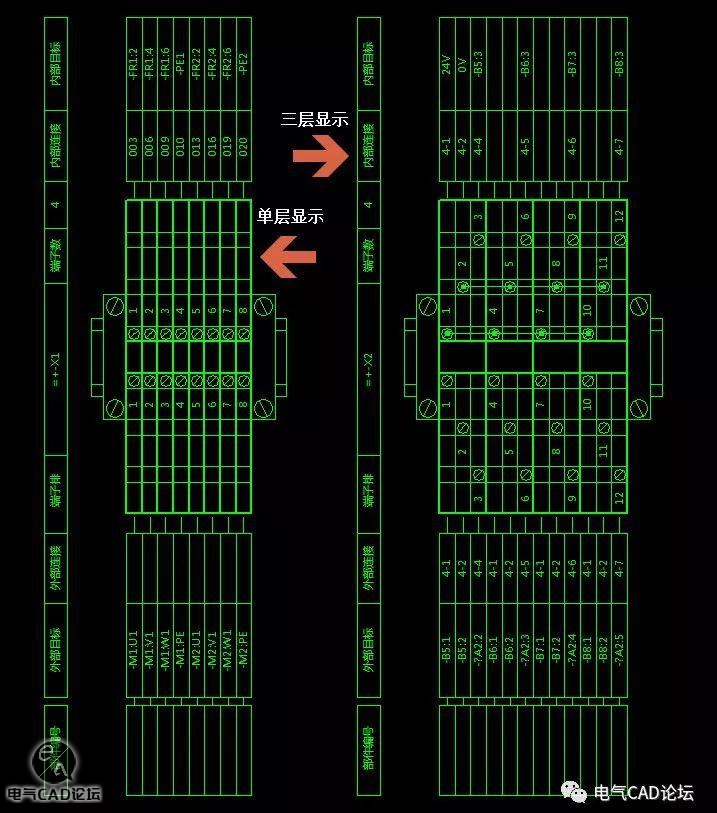

生成报表：
