TS8系列16折型材机柜

模型

16折型材机柜

编辑丨钻石海
出品丨电气CAD论坛

本次分享的是一套16折型材威图机柜（威图型号为TS8系列），九折型材和十六折型材是指因折弯次数而命名柜的柱梁结构。九折型材和十六折型材均为封闭的柱梁结构，比传统的开放梁柱、C型材结构强度高，受力大，这两项技术均是德国威图公司机柜加工工艺。

TS8机柜的优点主要是：型材将框架分成了2个平面，内平面和外平面，这样机柜的空间就被扩展了15%，也就是说装的东西更多了。另外，机柜可以上下左右前后并柜，很方便。其实威图机柜的优点更重要的是平板件的表面处理，例如纳米涂层、电泳底漆、粉末喷涂，抗腐蚀性很强。国内几乎没有电泳池，投资太大。

本次提供obj和step两种格式，使用solidworks和inventor及其它工业三维建模软件都可打开，有需要的小伙伴可以从PC端登陆电气CAD论坛后下载。

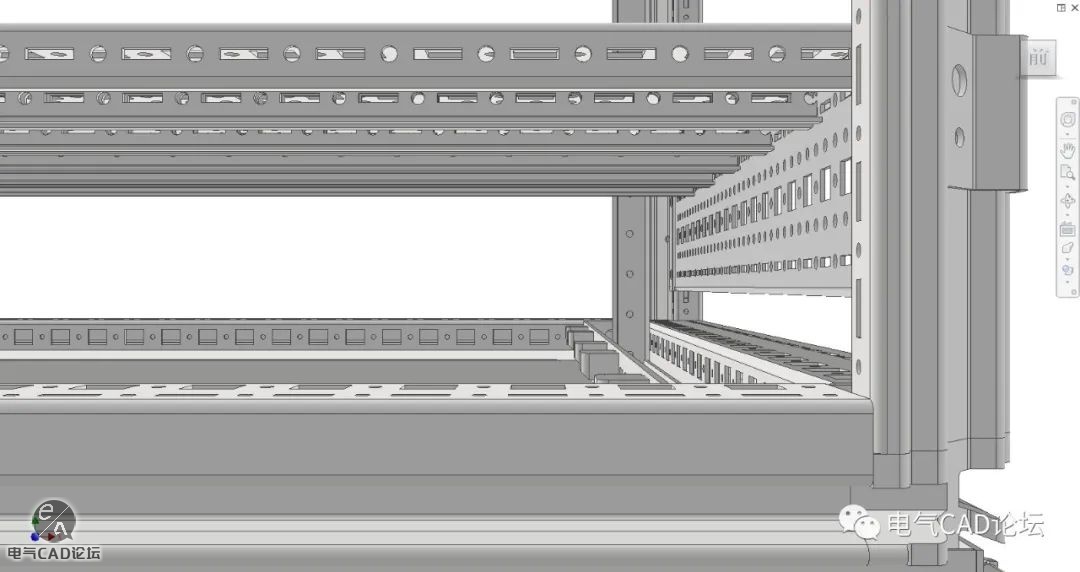

模型部分截图如下：

需要小伙伴的可以从PC端登陆电气CAD论坛后下载。
