由EPLAN宏自动分配功能模板
编辑丨钻石海
出品丨电气CAD论坛
相信做过部件库的朋友一定对功能模板不陌生了，啥是功能模板？简单说它就是一个模板，是用作与原理图里对应部件符号相比较的模板，模板里可以定义符号、连接点信息等其它标识性的信息。
如果你从部件库拖拽部件去画图，那软件就会依据功能模板生成对应的符号，如果你从符号库画图在指定部件，那软件就会将符号与功能模板里相比较，例如先放一个常开点符号，连接点代号是3¶4，而功能模板里定义的是13¶14，这时就会提示错误，并让你确定是覆盖呢还是保留。
好，我啰嗦那么多呢其实就是想告诉你，符号和宏（包含窗口宏与符号宏）是与部件里的功能模板有联系的，并且这种联系是可逆的，你既可以由功能模板生成符号或宏，也可以由符号或宏生成功能模板！

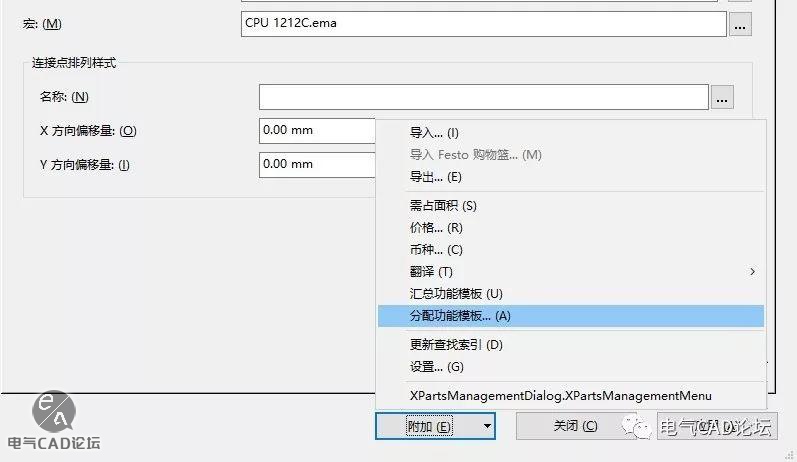

会让你选择为所有部件分配呢还是仅为选择的部件分配功能模板，由于此过程不可撤销，所以如果你不是统一在做部件，建议你选择“ 否 ”。
声明：您必须遵守我们的协议，如果您下载了该资源行为将被视为对《免责声明》全部内容的认可，本网站资源大都来自原创，也有少部分来自互联网收集，仅供用于学习和交流，请勿用于商业用途。如有侵权、不妥之处，请联系站长并出示版权证明以便删除。敬请谅解！ 侵权删帖/违法举报/投稿等事物联系邮箱：cad-bbs@qq.com
评论(7)
PLC的宏点位排布错误，我新建立一个宏项目把要改的PLC宏变量A~E都拉到多线原理图中，移动排布后也更改了插头名称。生成宏然后与部件关联，但在分配功能模板时只识别出PLC的输入点，PLC的输出点一个也没识别出来。求解那位大神解答疑惑！
提问请通过导航栏跳转到ECAD设计问答网站。
这有啥作用啊
我还以为设置后插入部件自动生成
你要有宏的话，可以自动生成功能模板，就为这个。
比如PLC的宏！
eplan2.7，部件定义为黑盒。
然而不行，已经勾选了主功能，也在技术数据里指定了宏，在部件右键，分配功能模板…提示没有主功能。
检查你原部件里的功能模板是否清空，在分配一次试试。
