教你把EPLAN的属性排列设成默认

教程

教你把EPLAN的属性排列设成默认

编辑丨钻石海
出品丨电气CAD论坛

“如何把EPLAN的显示属性设置成默认？”，以前我一直以为这不是什么大问题，但近来也是有不少网友问到这个问题，这些小细节多了，总体效率也就低了，所以我们今天就来看看如何能将元件的属性排列设置成默认。

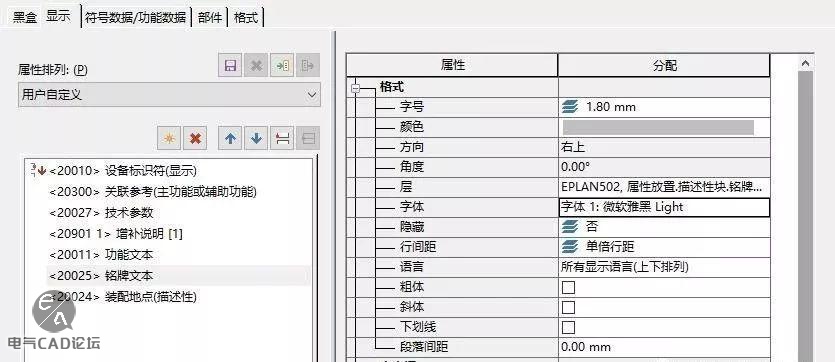

上图红框里的便是元件的显示属性排列，在绘图过程有时经常会添加或排列显示的属性，很多人都知道在这里改，但很少有人注意（或去了解）上面的一排按钮。

当你修改某些排列顺序后，下拉框将自动切换为“用户自定义”，此时点击那个“保存”按钮，然后在起个容易识别的名字确定即可。这样以后在放置一个同类型的元件时，就可以从下拉列表中去选择不同的显示排列了。

这里需要注意的是它们的作用范围：

1. 当前保存属性排列的设置只对相同功能的元件符号有效，例如1P断路器和3P断路器是不同类型的元件，需要分别保存属性排列（可以善用格式刷将1P显示属性直接刷到3P上，然后在保存）
2. 当”用作默认“勾选的话，将会更改项目内所有同类型符号的排列。
3. 不同项目间的属性排列格式除了可以用格式刷统一外，也可以用第二张图里的导入/导出命令调用。
4. 为了以后新建项目的继承，建议把当前项目格式统一完毕后，保存成项目模板（菜单：项目>备份>项目模板）
   OK，今天文字不多，不过希望这个小技巧能多帮助到你哦！
