连接定义点的表格式编辑

出品丨电气CAD吧

这两天有朋友对连接定义点如何使用表格式编辑产生了疑问，今天这里就来复盘一下，也给后续有此需求的小伙伴们留个参考。

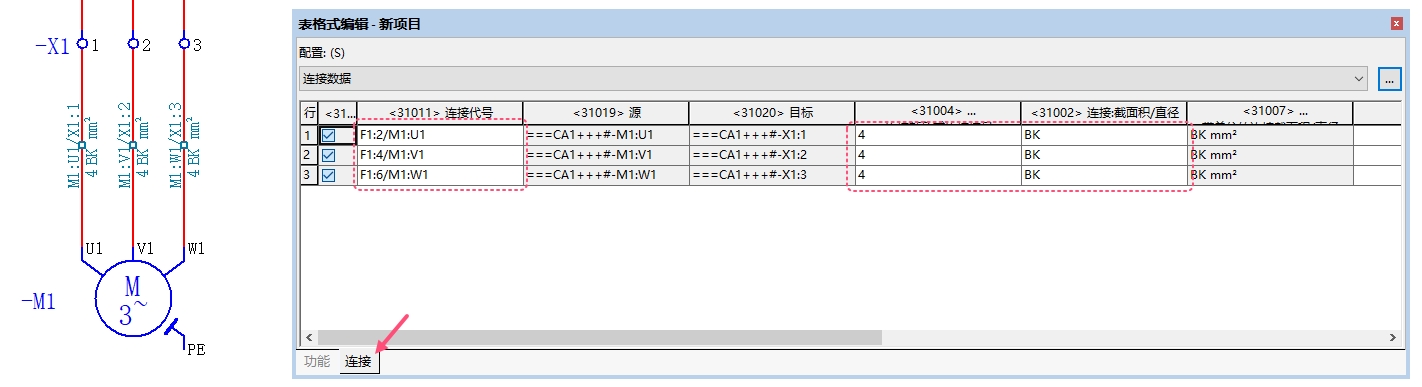

EPLAN的表格式编辑在使用时，可以通过选中“连接定义点”后，右键-表格式编辑显示的，但要注意的是，表格式编辑栏目默认是显示“功能”选项卡，此时是不显示连接定义点属性的。

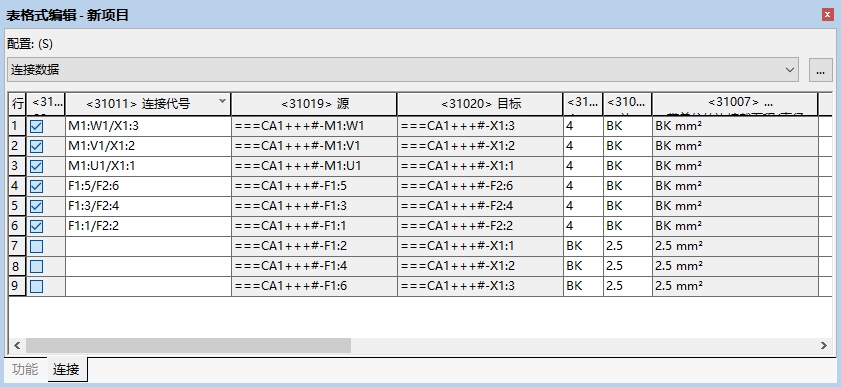

需要在底部点击“连接”选项卡，此时就可以正常显示了。

如果你的仍不显示，则可以通过右上角3个点，去配置列属性，在设置中添加<31011>连接代号或你需要列属性即可。

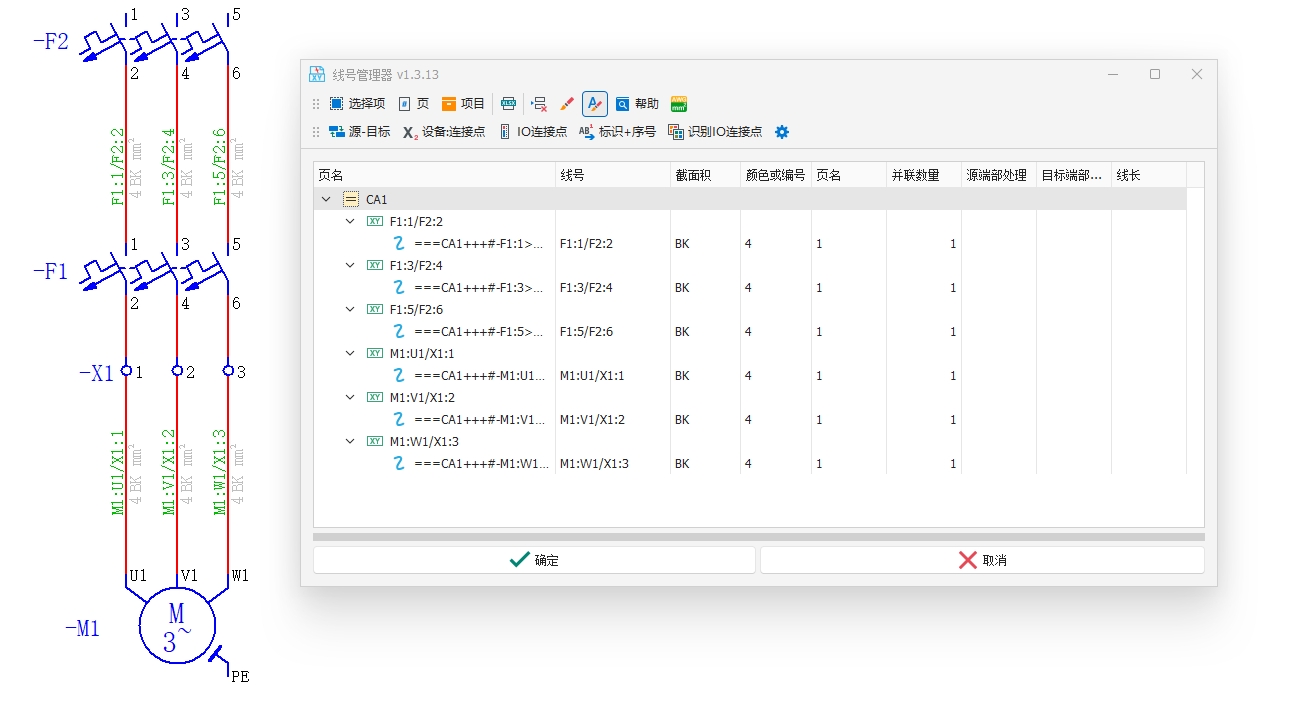

如果你还嫌这些操作麻烦，我向你推荐我们发布的EPLAN插件：丨插件丨EPLAN线号管理器v1.3，可以通过插件方便地实现线号规则，感兴趣的小伙伴可以去了解下。
