在用EPLAN出材料汇总表时,默认是在软件环境下表现的,即便可以导出成PDF文档交付到采购部门,但也不如xls格式的要方便,因为其它部门可能要导入到ERP或统计、运算数量等操作,eplan其实可以通过“标签”功能来导出汇总表,接下来我们就来看看如何操作:

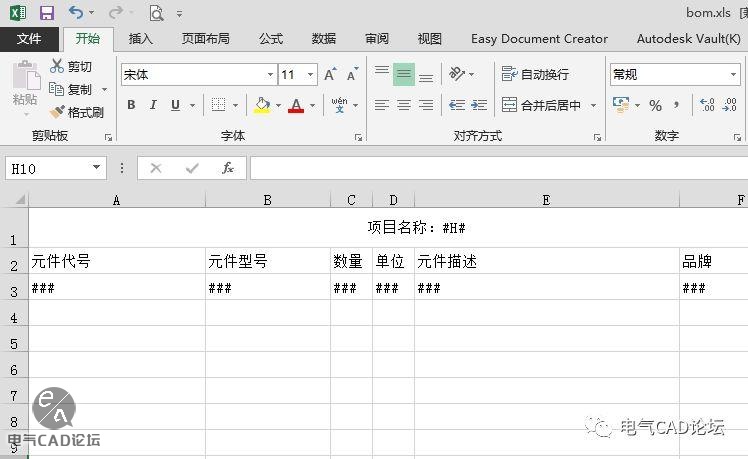

第一步:EXCEL新建文档


EPLAN表格导出到EXCEL

表头格式:#H#

填充内容:###

不用在意符号,按自己要求做好模板,并在需要填充内容的地方输入3个#就可以了,另存为xls格式。

第二步:EPLAN中配置标签


首先选择需要导出的项目,点击菜单:工具-报表-标签,选择部件汇总表并点击3个点(v2.6后的新版本移至工具-制造数据内了)

EPLAN表格导出到EXCEL

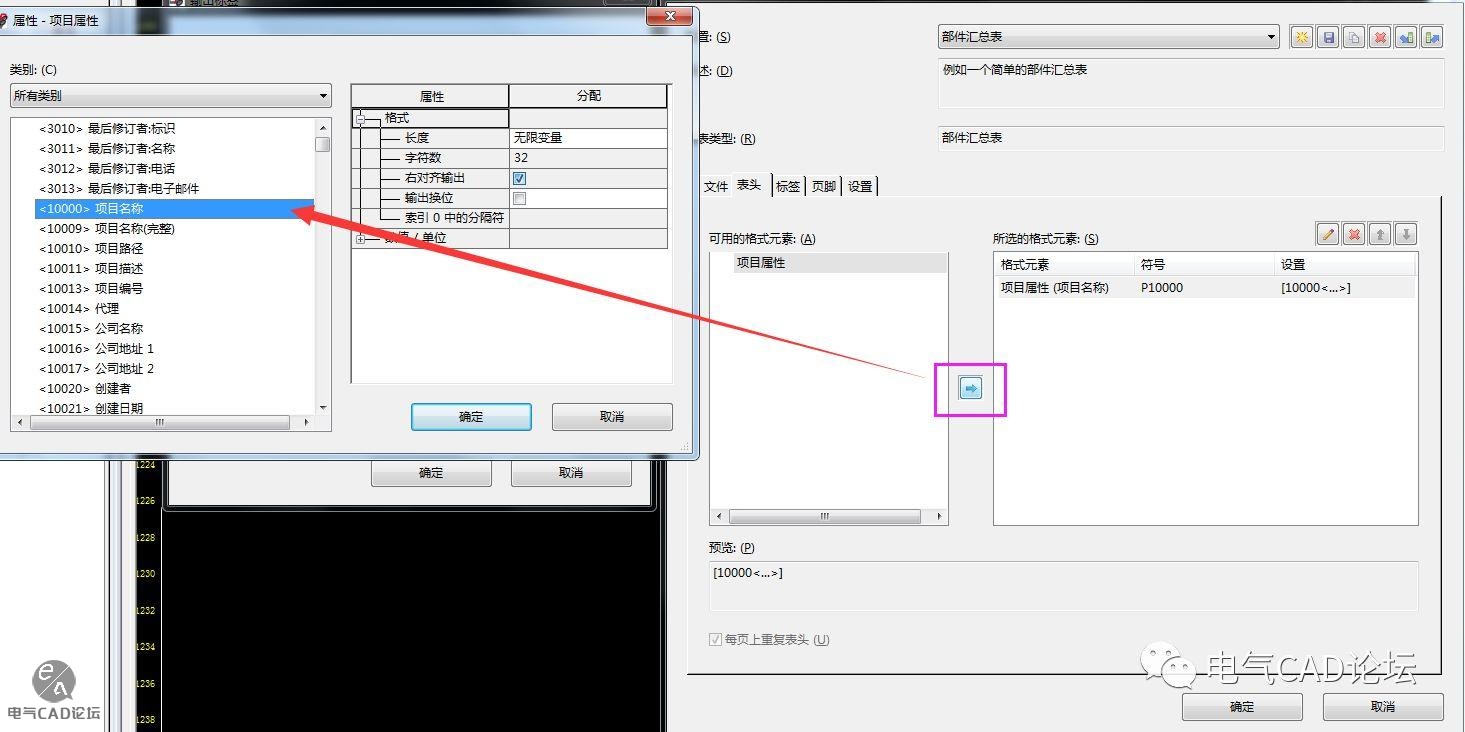

在设置:标签对话框中将模板选择为刚才新建的excel文件,目标文件(即新生成的文件)也起个名字,然后在表头选项卡下选择希望生成的表头内容,我这里是项目名称。

EPLAN表格导出到EXCEL

接下来设置标签选项卡:

EPLAN会按照右边已选择的元素,从上到下依次填充到excel文档中从左到右的###。

EPLAN表格导出到EXCEL

需要注意最下面的“在页中的标签列”,我这里200是指excel中每行数据达到200行后会新建一个工作表继续填充。

EPLAN表格导出到EXCEL

最后一步:确认输出


点击确认返回输出标签对话框,确认导出后打开新建的文档就可以了。

EPLAN表格导出到EXCEL

 怎么样是不是很简单呢~

EPLAN表格导出到EXCEL

发表评论

登录... 后才能评论

评论(6)

  • wangxf 2020年3月15日 18:06

    EPLAN这软件帮助系统不好,搞的神神密密,还是再这学到东西了

  • 子龙 2018年5月29日 11:24

    第二步,点击菜单:工具-报表-标签。我的是P8 2.7版本,点击报表后,怎么没有“标签”呢?到这一步就没法进行下去了。

  • 任杰 2018年1月28日 12:16

    模板做好后,最后输出文件老是提示“当前的选择不包含与报表类型或当前设置相匹配的对象”!求解!!!!!
