ACE中近似于黑盒功能的连接器工具
编辑丨石海波
出品丨电气CAD论坛
我们在绘制电气原理图时，时常会碰到一些在AutoCAD Electrical中没有的元件符号，例如变频器、自定义的控制器元件等，我们当然可以通过符号编译器向图标菜单中增加自己的种类符号，但有一种更为快捷方便的工具也能达到这种需求，这就是：
插入连接器
如果你接触过EPLAN，那这个命令和“黑盒”是极为相似的，它是一种对电气设备/元件的抽象化处理，内部隐藏，而外部只显示各个连接点信息的工具。
你甚至可以将原理图完全用连接器点到点的样式去做，而后期的自动报表、三维布线等都完全可以实现。
它的另一个方便之处是，可以通过Inventor逆向生成点到点样式的原理图，这对于布线不对，但路径复杂的设计来说还是相当方便的。
好，说完这么多特点，我们接下来看看如何参数化去生成连接点吧！
一个完整的步骤有：插入连接器>指定元件信息与目录数据

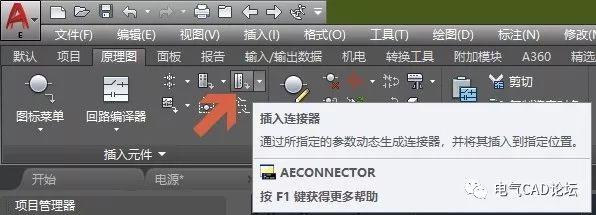

生成一个参数化的连接器非常简单，点击插入连接器即可。
上图是点击详细信息展开后的界面，这里面的信息如引脚间距、数量等不做一一介绍，一看便懂，有三处需要注意的是：
引脚列表：是指起始的引脚号
将连接器作为辅项开始：可以给已放置的连接器追加辅项用。
线号更改：默认是未勾选的，如果你想让连接器的两端线号不一致，就需要勾上
如果不是做为辅项插入，点击插入后，将跳出熟悉的元件信息对话框，下图是我指定了个品字并联插座：
这样我们这个自定义的插座（连接器）就可以放置到图纸内了。
AutoCAD Electrical还对连接器提供了很多便捷的命令，例如：
放置前按 V 可以旋转连接器。
放置前按 TAB 可以反转连接器。
放置前按 X 可以将连接器自动辅助到已放置导线上。
还有打断、插入等，都是较为常用的命令。
好了，连接器工具的介绍就到这里，使用连接器不但可以给它指定任何目录数据，并且还能方便的打断、增减等操作，如果工作你需要临时增加一种特殊元件，连接器将是个很不错的选择哦~
