一、功能简介：

图纸生成器 AutoMacroAssemble 是一款能批量读取Excel中预定义的页宏和窗口宏信息，来自动创建页和插入宏的工具，对于有自动出图需求的小伙伴们来说，此神器操作简便、修改方便，相信能让你如虎添翼！效率翻倍！

现已登陆电气CAD吧PluginStore插件商店中！

二、插件下载地址：

安装PluginStore插件商店后，在列表中加载。

EPLAN插件商店v1.7.8

三、授权与安装方法：

1、AutoMacroAssemble为订阅版授权，免费用户和VIP用户都需要支付后才可安装下载（2025/9/9起插件商店VIP用户限时可免费使用一年）。

2、启动EPLAN后点击插件商店，选择“图纸生成器”，选择EPLAN版本，点击“下载”按钮即可完成安装。

3、应用演示可联系微信shb8311

四、使用方法：

本插件是建立在宏文件基础上实现自动出图效果，是利用Excel实现修改宏文件设备信息，并按Excel中配置来批量创建页和插入窗口宏的。因此对项目的标准化/模块化处理往往是应用插件的前提！

插件的应用界面如下：

界面的控件顺序便是执行顺序，指定了Xlsx格式的配置文件后，可以先执行下“宏检查”查看有没有错误，然后执行“生成页”批量创建页，最后“开始创建”将在生成的页中插入宏文件。

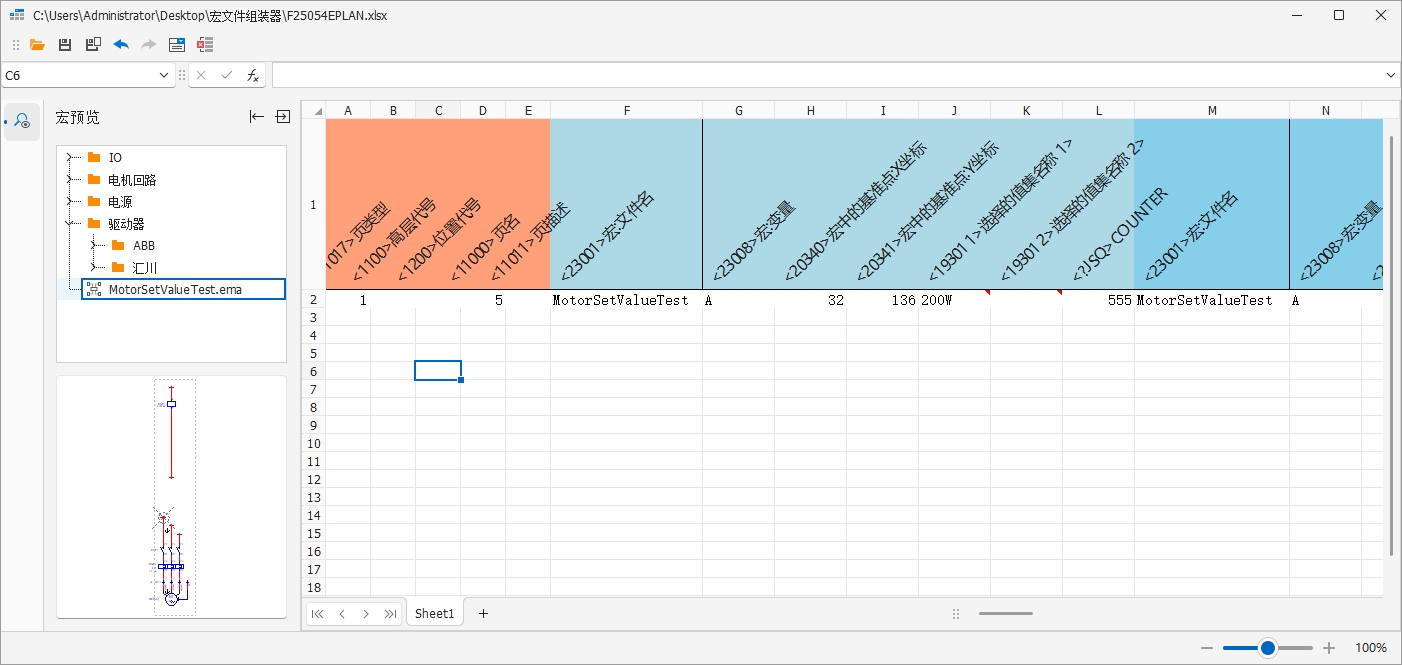

• 预览文件：预览指定的配置文件，可修改保存
• 宏检查：可以检索xlsx配置文件中的宏文件是否存在，若不存在将标记错误单元格
• 写入宏值集列表(已移到预览文件对话框中的工具栏中)：将读取配置文件中宏文件里的占位符属性，自动将集值填充到配置文件的“<19301 x>选择的值集名称x”列中，形成下拉列表方便选择
• 生成页：为选择的项目按配置文件中的页信息自动创建页
• 开始创建：向页中插入指定的宏文件

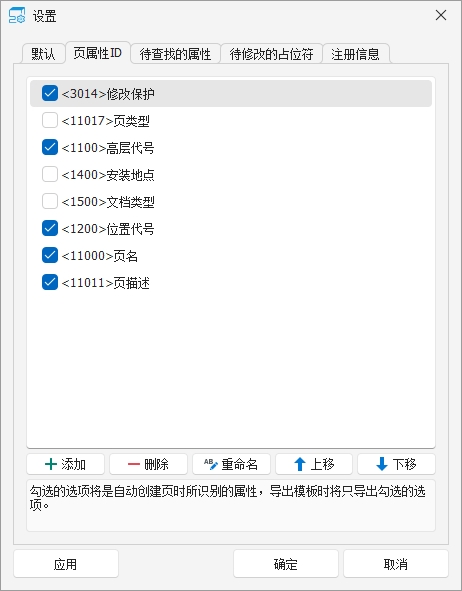

“图纸生成器”插件不仅可以自动创建页，还可以对窗口宏中自定义占位符进行选择，以便导出配置文件模板供用户批量录入，点击设置按钮将显示对话框如下：

对话框共有5个选项卡：默认、页属性、宏属性ID、宏值集属性ID、注册

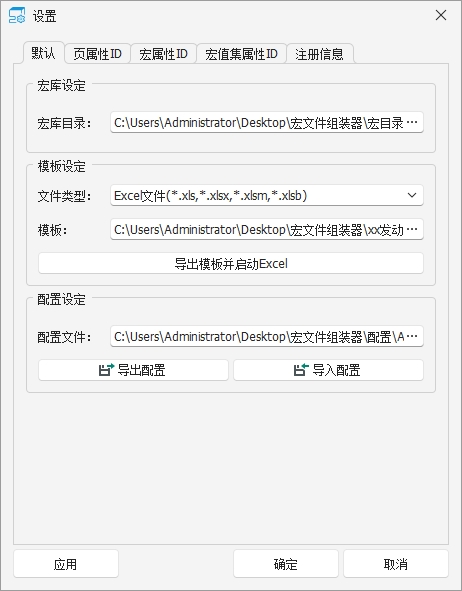

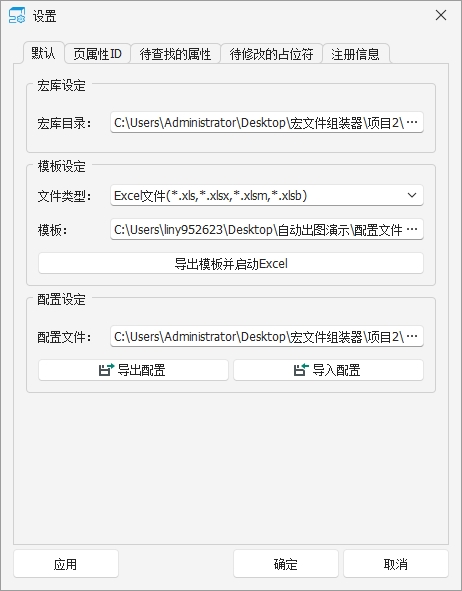

默认

• 宏库设定：指定配置文件中宏文件所在文件夹，此文件夹目录内需包括所有窗口宏(.ema格式文件)，可以包含子目录
• 模板设定：模板文件用来指定导出excel模板的保存位置，当点击按钮“导出模板并启动Excel”时，将自动保存到模板文件框中指定的文件
• 配置设定：设置对话框中所有选项的保存文件，可“导出配置”或“导入配置”

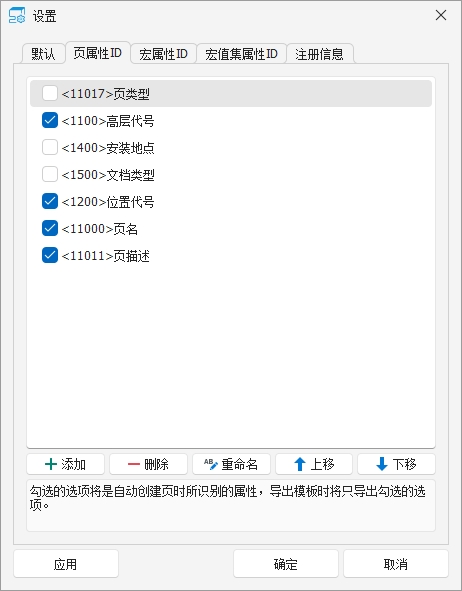

页属性

其中选项列表控制着配置文件模板中的“页”信息列，将会影响自动生成页的结构和描述信息。

注意1：<11017>页类型的值是对应的EPLAN中新建页时，页类型下拉框中的数字。

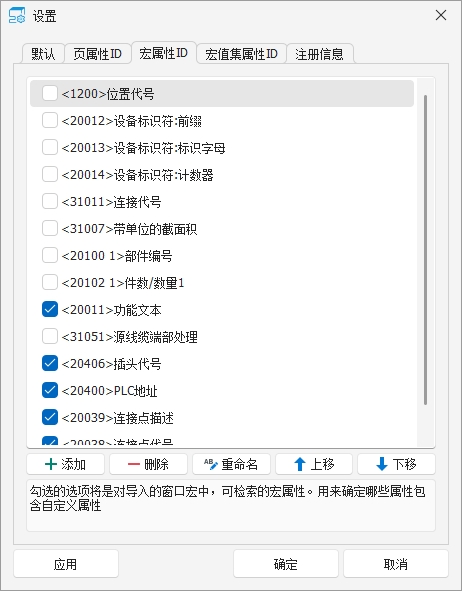

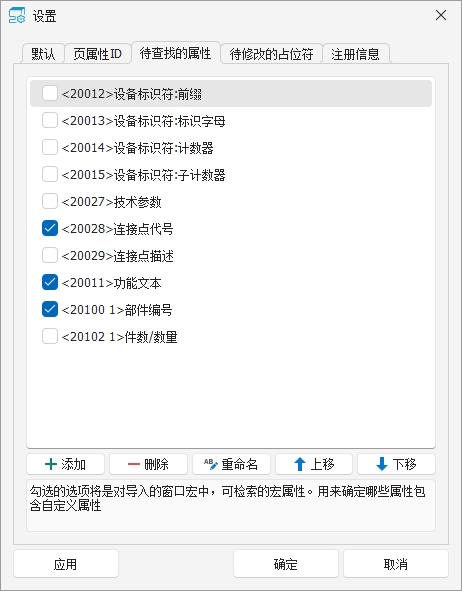

待查找的属性

此列表用来控制对宏文件中设备的哪个属性进行检索，其目的是为了快速定位对象中包含自定义占位符的属性。未勾选的默认不对宏文件中对象里的属性进行检索。

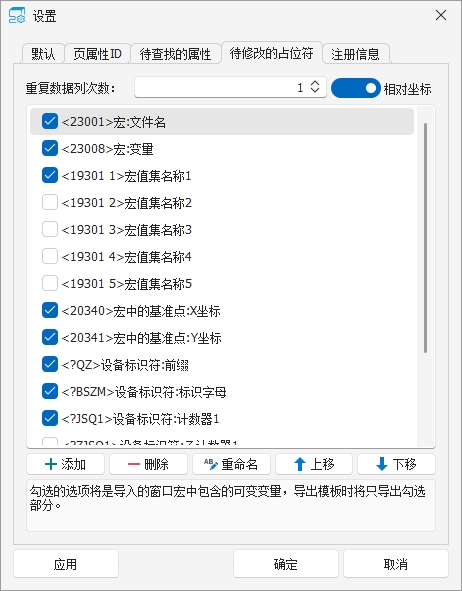

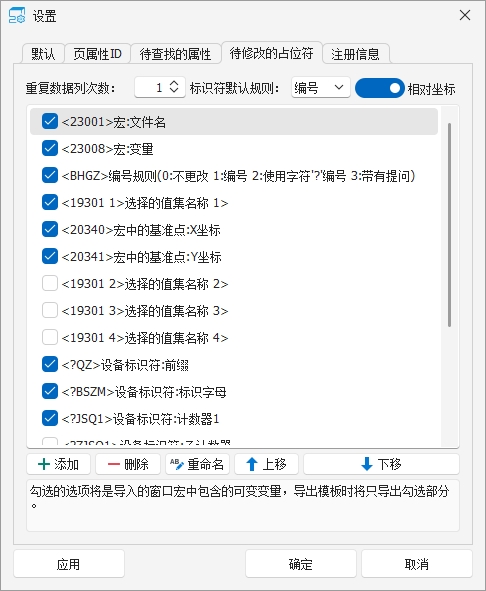

待修改的占位符

此列表中的选项用来在Excel配置文件中进行自定义，同时支持“自定义占位符”的识别。

绝对坐标/相对坐标：绝对坐标将以标题框左下角为基点，相对坐标是以宏的默认插入点为基点。坐标类型会影响<20340>宏中的基准点:X坐标与<20341>宏中的基准点:Y坐标的插入位置

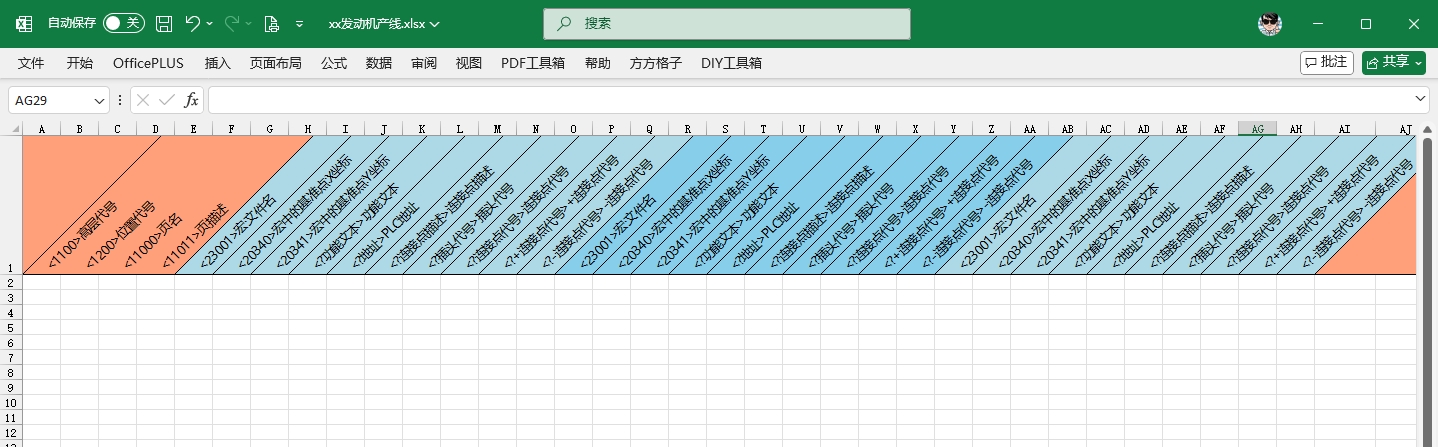

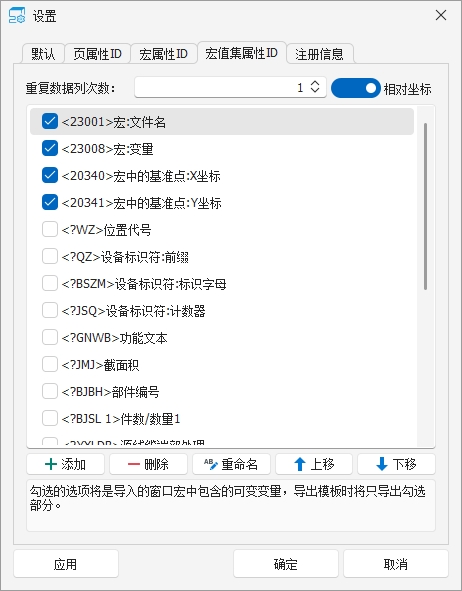

重复数据列次数，决定着Excel配置文件中在一行(页)内可以同时插入多少个宏文件。例如当“重复数据列次数”等于3时，导出的Excel配置模板参考图如下，其中蓝色交替部分共3组，每组为一个宏文件的配置：

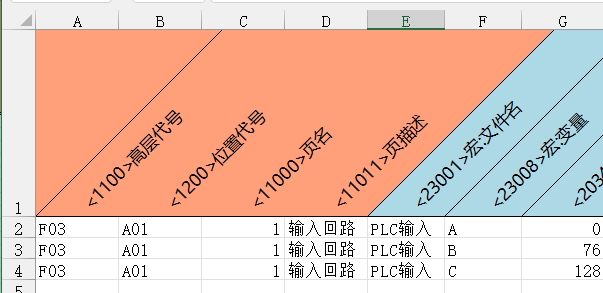

您也可以多行指定窗口宏文件，只要页信息列中值都相同，则会在同一页内插入。

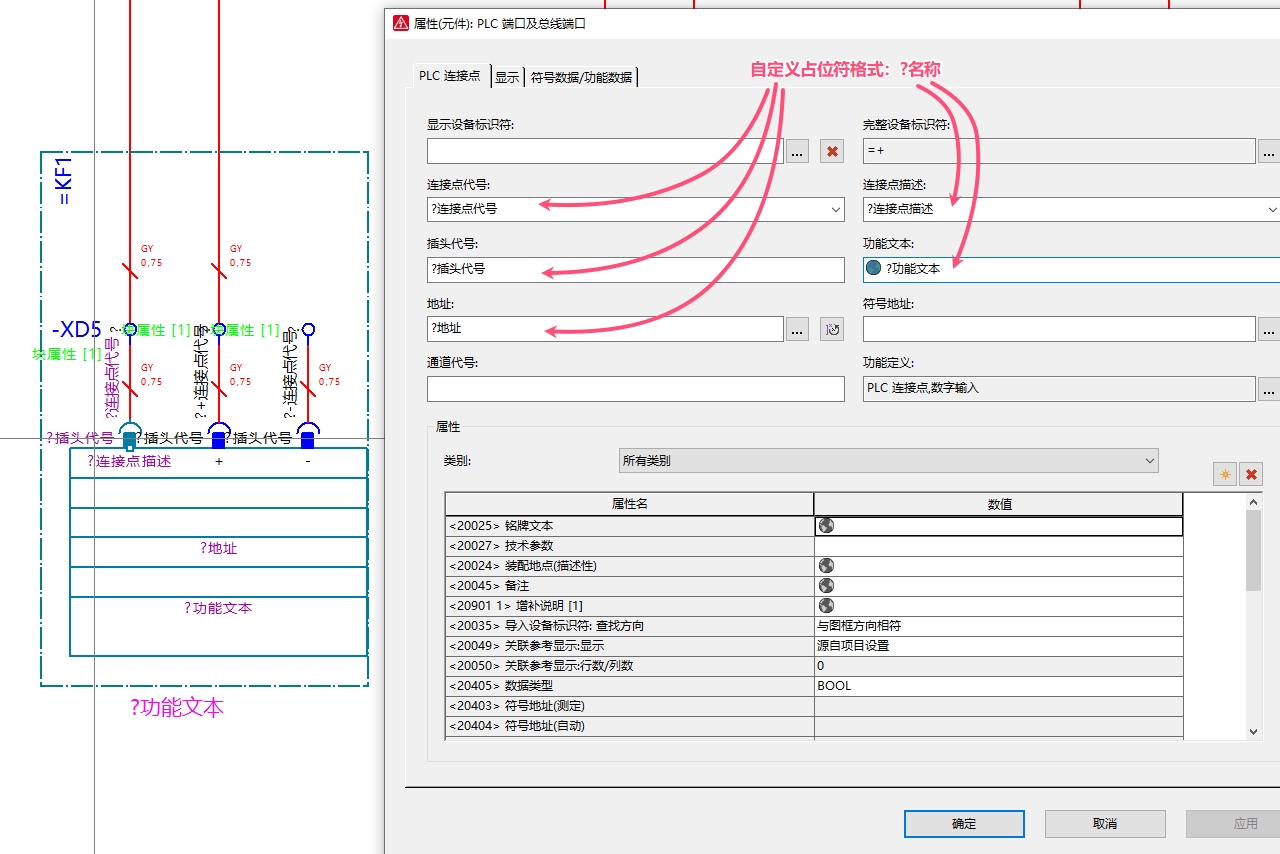

“自定义占位符”：是宏中设备属性里以”?”问号起始的一组字符串，字符串可以是中文也可以是单词，例如：?功能文本 或者 ?GNWB，占位符可拼接多个，例如：?WZ?JMJ，插件通过识别自定义占位符，可自动将Excel配置文件中的值对宏含此自定义占符的属性值进行替换，需要注意的是如对计数器添加占位符一定要以数字结尾。

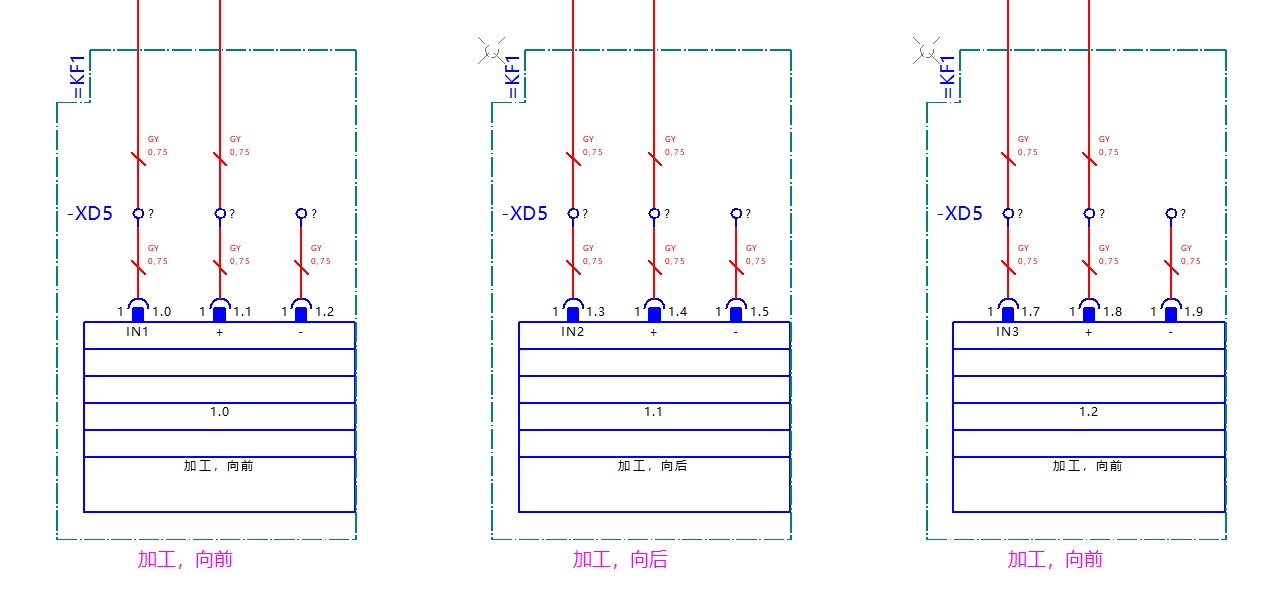

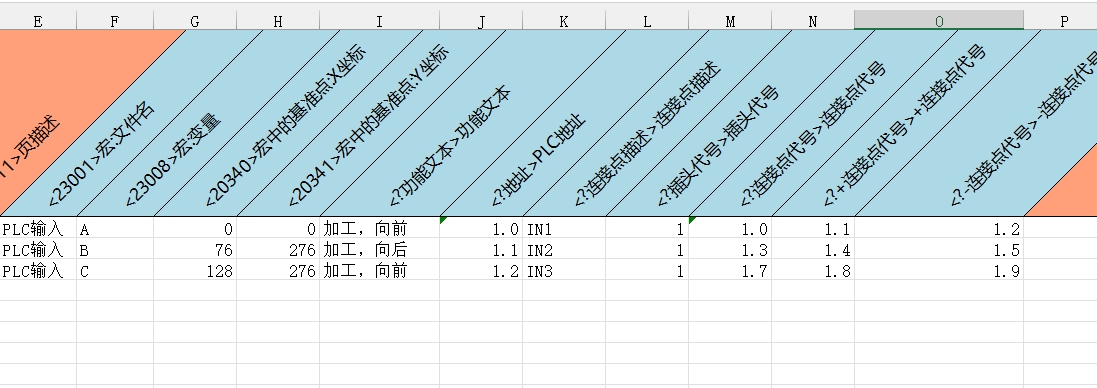

在Excel配置文件中对应占位符列分别进行赋值后，生成的原理图将会对窗口宏中对象属性进行自动替换。

当插入的宏为“页宏”文件时，由于页宏(*.emp)适合插入多页或无变化页时而应用，并且页宏不支持变量与占位符，因此自定义占位符也将被禁止使用，只对配置文件中的页信息列进行读取。为了支持页宏中多页的批量生成，约定页信息列录入规则如下：

1、结构代号在列中的顺序，便是结构代号在项目中的排列顺序
2、当页宏中为多页时，配置文件中页信息列中的录入规则如下：
逗号：各页或结构的分隔符
中横线：连续页之间的分隔符

授权

显示当前插件的授权时限。
