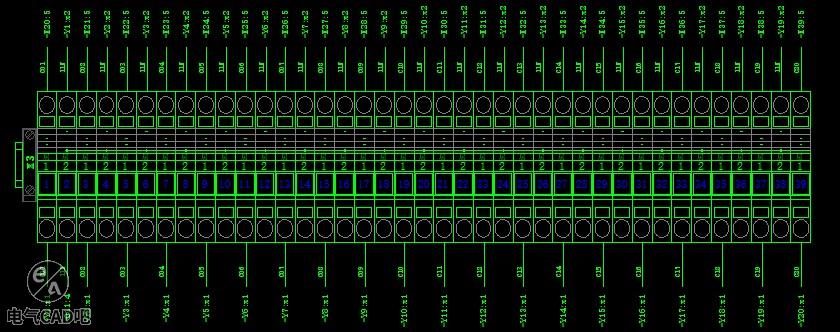

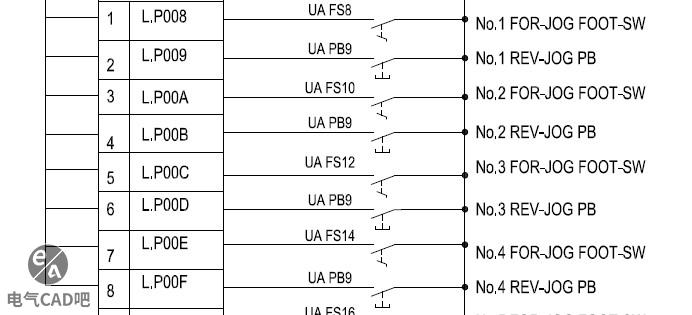

前几日，有会员朋友咨询如何绘制带输出关系的端子图表，想了想好像EPLAN还真没有类似的图表能实现。他所说的图表类似下面这张：



这类画法，在以往用CAD绘制电气原理图时经常使用，它可以将端子信息与设备的链锁信号一同绘制到端子表格页内，端子号与设备端简化后的逻辑信息相结合，一眼便能看出连接关系，特别方便现场接线人员。那有没有办法来实现这种表格呢？
那必须有

首先分析下，常规端子图表都是基于行或列的，然后将元件的连接信息、部件信息依次罗列出来。

但我们想表达的不仅有端子，还需要有一些抽象后的干/湿接点符号、电缆信息等等，因此并不适合来实现，因为能同时表达两类以上符号信息的表格，好像没有，那如何做呢？我的解决方案是：符号宏。

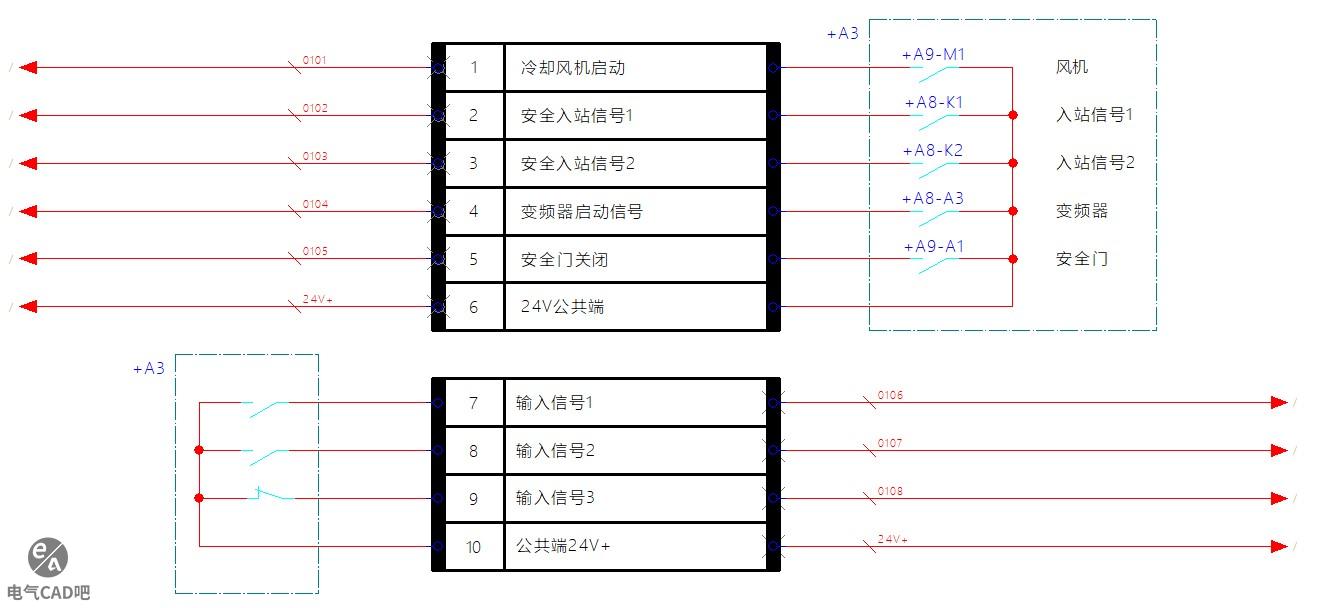

我们在多线原理图里来画端子图表，那表达的内容想要多丰富，就能有多丰富。请看下图，这是我用符号宏替代端子后的画法，既能表达端子信息，也能表达连接关系，当然附上电缆信息、线束信息等也都是可以的。

为了方便切换目标连接类型，暂时做了两大类：输入信号用和输出信号用，每类信号各有三种表达形式：
  1. 常开
  2. 常闭
  3. 无（只保留端子）
使用时只需按TAB键，就可以切换不同变量，方便地在输入/输出和这3种表达形式间切换。

使用方法也很简单：
  • 首先下载本符号宏（下载地址：http://www.cad-bbs.cn/table-4/）
  • 然后设置端子的功能模板，在功能模板内的符号宏下，指定上一步下载的符号宏，由于使用到了分散式画法，所以连接点代号内也需填入1和2.

  • 最后可以通过端子导航器先批量创建端子，在拖放使用，也可以通过部件导航器拖出来使用。
PS：补充一点，由于符号宏中端子的样式相同，因此故意将端子的设备标识符隐藏了，为了表达端子排信息时，可以设置第1个端子的属性，将标识符取消隐藏即可。也可以自行添加端子排定义信息或文本到图纸页上。
好了，今天的分享就到这里，使用本符号宏不会影响连接关系，同时部件列表、线号等都能正常使用，目前只发布了单层端子1进1出类型的，有需要多层或其它特殊需求，可以底部留言，人数多的话我就在做几套。
