部件库是每一位EP使用者最最最常用的部分了,生成设备时选部件、没有部件时去创建,下载部件时去导入,分享部件时去导出……总之要想标准化用好,部件怎能少得了?
那问题来了,这好似融入空气中的基础操作,还有必要看教程吗?
“ 有!”(一个掷地有声的声音)
今天给大家分享的就是来自EPLAN 李元庆个人录制的一套《EPLAN部件库创建教程》,适合任何阶段的工程师观看,能帮助企业创建更加标准的部件库,能为菜鸟指点迷津,让老鸟变领导!同时本公众号为了照顾老鸟和时间紧迫的人,在每部教程前,总结了教程中精华部分,帮你快速了解教程内容,节约时间。
好了,介绍就到这里,正片开始:

一、EPLAN数据标准介绍

EPLAN Data Standard(EDS)

本套教程依据的是EPLAN数据标准(EPLAN Data Standard),其背景是来自Eplan Data Portal(EDP),EDP的目标是让制造商创建好数据以供用户下载使用,但是各制造商的数据千差万别,为了统一风格和标准化,因此EPLAN Data Standard便为此制定而来。库的创建可分7个层级,不同层级的应用范畴以满足不同用户对库的需求,可以根据实际需求来创建对应标准的库:

1 2 3 4 5 6 7
商业数据 功能逻辑数据 原理图设计模型 平面部件模型 3D布线数据 3D数控加工数据 3D设计模型

但EDS为了满足设计时数据的完整性,又硬性规定了一些数据必须满足,EDS的内容主要包含以下几点:

1、强制平面数据,强调3D应用及内容(注意3D是强调不是强制,应包含如3D数据、钻孔排列样式、连接点排列样式,但不包含在布局范围外的部件,如马达)

2、建立字段及绘图标准(使不同厂商设计的数据都能满足规范要求)

3、制作指导与制作规范

4、集成至全新EDP界面(新的EDP已在今年四月份在中国架设服务器)

这样使得EDS为以下流程提供数据支持:

EPLAN数据标准的目标是:以数字化的设计来驱动设计与生产,在数字化设计过程中帮助企业生成标准化设计、统一规范,在标准化数据结束后, 运用自动化设计以配置式设计完成设计任务,最终来驱动智能化生产和制造。
因此这其中标准化将是打通数字化和自动化的重要一环。

Eplan Data Standard说明书的下载,但UP主没有提供,称会在EDS的下一个版本发布时共享出来,我们也将持续关注中。
注:电气CAD吧经过查找,找了一份20201112发布的EDS,有需要了解的小伙伴可登陆到电气CAD吧(www.cad-bbs.cn)后搜索EDS下载。

https://www.bilibili.com/video/BV1C44y1r7tC

二、部件创建内容

【老鸟可跳】本节教程主要演示了7级数据的不同应用,归纳下就是级别越高,数据越详细!可支持的操作就越多。还没领略过EPLAN高效工程魅力的可以观看本节视频。

https://www.bilibili.com/video/BV1JQ4y1o7gU



三、部件库基础知识

【老鸟可跳】本节介绍创建部件库前,需要考虑创建两种类型的文档,并演示了各类型的调用位置,如宏文件从哪儿加链接,文档说明书和图片从哪指定等。
部件库按照数据内容可以分成两个大类:文本信息链接文档
文本信息:用来保存设备商业信息、功能数据、属性等,保存格式是 .mdb,多个用户共用数据库时可采用 .sql格式。
链接文档:文档的相对路径链接只存在数据库内,而文档存于本地文件夹中,例如宏、说明文档、图片、网址等。

https://www.bilibili.com/video/BV1xo4y1m7Qj

四、部件的创建方式

【老鸟可跳】本节介绍部件创建的4种方法,无实际操作过程。
部件创建方式有4类:
1、单个部件新建:在部件库管理器目录上右键>新建,开始填写和关联数据。
2、通过官网下载:如EPLAN Data Partal下载或第三方官网,如西门子等。
3、外部数据包导入:从其它人分享或电气CAD吧网站下载edz或xml格式,edz含链接文档,xml不含链接文本,需要手动复制文档到相对路径内。
4、外部表格导入:本地批量创建的方式,主要以Excel表格来制作,但链接文档仍需要手动存储到指定路径,做好提前规划。
https://www.bilibili.com/video/BV1NA411G7Ub

五、部件创建前的准备资料

【老鸟可跳】本节介绍部件创建前的准备资料,无实际操作。
1、产品说明书:包括需要的所有信息,如物理外形、认证,电气特性等信息,推荐pdf格式。
2、CAD文件:至少包括一个正视图的1:1格式dxf或dwg文档,用于2D布局宏文件的创建。

3、图片文件:产品实物图片用于参考,格式推荐jpg/bmp/png。

4、3D模型:用于3D布局和布线时使用,格式step/stp,模型应减少不必要的细节以提高运行速度。

https://www.bilibili.com/video/BV1TA411G7AU



六、部件创建步骤介绍

【老鸟可跳】本节介绍部件创建的步骤,无实际操作。
1、商业数据填写

2、功能数据填写

3、2D平面宏创建

4、3D图形宏创建

https://www.bilibili.com/video/BV1vh411v7TA



七、部件物理量设定

物理量单位的设定,需要保持所有部件一致,EPLAN的数据标准根据EN ISO 80000-1和DIN 1301-1制定。

1、普通数据与单位之间+空格

如:10 V,5 A,10-100 kV

2、特殊单位之间无空格

如:度/分/秒:5°,3’,G¼”

注:表格来自EN ISO 80000-1,电气CAD吧公众号后台回复ISO80000下载

https://www.bilibili.com/video/BV1Yo4y1m7t8



八、文件路径的设定

理解路径变量及三个最常用的路径变量,并且要始终使用相对路径制作部件!

1、$(MD_MACROS):用来保存宏

2、$(MD_IMG):用来保存图片

3、$(MD_DOCUMENTS):用来保存文档

什么是路径变量?如:$(EPLAN_DATA)是一个路径变量,它保存的值是绝对路径的文件夹位置,如:D:\EPLAN\Data2.9,这样我们给链接文档指定目录时可以组合成:路径变量+相对路径,如:$(EPLAN_DATA)\图片\测试环境,相当于D:\EPLAN\Data2.9\图片\测试环境,优点是可以不同人指定不同的文件夹位置保存数据,而相对路径不变(如上面加粗部分),这样部件库在导入/导出时都在每个人的路径变量中正确保存。

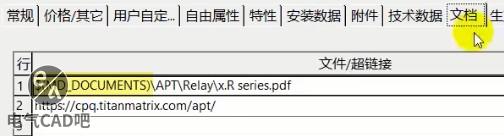

  • 一个只含相对路径的应用示例:



  • 修改已使用的路径变量方法:

  • 查看默认路径变量的方法,是在指定文件时的文件夹对话框最下面路径上右键:

https://www.bilibili.com/video/BV1xh411v7ro



九、多语言设定

为部件信息增加多语言设定,2.9版本中有关语言的相关位置如下,可以在有多语言符号(地球图标)的文本框内选择:右键>多语言输入 录入多种语言的内容,语言标记符如zh_CN代表中文,en_US代表英文:

蓝色地球:存在某种语言类型的文本

灰色地球:单语言类型文本,其语言标记符为??_??,日后有多语言翻译时将不被识别。

因此EDS推荐每次都应在对应类型的语言内录入。

多语言的设置在:部件管理器>附加按钮>翻译>设置>与项目无关 选项卡,源语言下拉框可以选择当前显示的语言,而语言选项框里为“多语言输入”时的语言种类,可以通过右上角两个按钮新建或删除。

https://www.bilibili.com/video/BV1cv411L7hh



十、商业数据的输入

商业数据的输入几乎都是文本的数据,新建一个部件的方法是在部件目录上右键-新建 一个零部件:

几个重要的信息介绍如下:

1、设定三个产品组的分类,注意:部件分类项是不允许新建的

2、输入部件编号,部件编号是唯一值,EDS的标准是:厂商简称.部件编号,如APT.ER2E-A36

3、类型编号既产品型号

4、名称1:产品的实际描述,如:通用继电器,如果你不明确如何准确的描述,那么推荐eCl@ss(一种划分和描述产品和服务类别的国际化标准)里的分类名称,可通过eclasscontent.com网站查看每种分类。

5、制造商和供应商:从下拉中选择对应简称,注意不要直接在此输入一家新的名称,应从左侧导航器里“制造商/供应商”中新建录入,这么做的目的是在生成报表时可以方便配置。

6、价格/其它:单位通常分两类数量单位和长度单位,如:件和米

7、自由属性:创建用户自定义的属性,可以通过“树结构配置”新增显示这些的属性,生成自己的部件分类结构。另一个作用与ERP/PDM同步、集成时,可以通过这里新增字段。



十一、功能数据的填写

【老鸟可跳】介绍除了商业数据外的功能数据填写,如重量、外形尺寸、宏、图片的填写位置。注意一定的是图形宏可以用来指定3D宏,而宏则用来指定2D方面的宏,如窗口宏、符号宏等。长宽高可参考下图:

附件在制作时应尽量保证其完整,不仅选型方便,在做Pro Panel时安装也会方便,其定义可以有三种情况:

1、本身就是附件的部件,打勾”附件“选项卡下的附件选择框

2、为本体添加一个附件,在”附件“选项卡下的列表内增加1内的附件

3、在部件导航器内创建一个附件列表,按类先添加内列表,这样在从本体内添加附件列表。

技术数据、文档链接等依次按需填入其它剩余信息,不做过多解释。

https://www.bilibili.com/video/BV1hh411Y7Ee

十二、功能与功能模板

【老鸟可跳】功能模板需要为大部分电气设备创建,为什么要创建功能模板:功能是电气原理图中的最小单位,功能定义库是不允许修改的,依次给部件增加对应功能定义后,就形成了功能定义模板。

功能定义模板可以方便的从设备导航器(项目数据>设备>设备导航器)中检查哪些已放置和放置的类型,如下图立方体代表原理图中已放置的功能,三角尺代表功能模板中定义的功能,购物车代表设备K1已存在部件信息。更多图标含义可以参考F1帮助,或http://www.cad-bbs.cn/eplan-tree/,另外功能模板的定义也对后期的项目检查很有意义,如可以检查出重复放置的功能。



https://www.bilibili.com/video/BV1C44y1r7tC

十三、部件创建实例
https://www.bilibili.com/video/BV1K5411g7k8
附录A:在线部件下载

【老鸟可跳】推荐了6家品牌的在线部件下载地址,并演示了部件的下载过程:

1、西门子

https://support.industry.siemens.com/cs/start?lc=zh-CN

2、菲尼克斯

https://www.phoenixcontact.com/online/portal/cn

3、倍福

https://www.beckhoff.com.cn/zh-cn/

4、西门子APT

http://www.china-apt.com/

5、北辰

http://www.beichen-automation.com/index.php?s=/article/lists/category/87.html

6、汇川

http://bbs.inovance.com/form.php?mod=viewthread&tid=3845&highlight=eplan

https://www.bilibili.com/video/BV1Bb4y1o7nU

附录B:批量语言翻译

介绍了利用EXCEL里一个函数,实现批量翻译的工作,实现导出需要翻译的部件,用EXCEL打开后,在一空白单元格内输入公式:

=FILTERXML(WEBSERVICE(“http://fanyi.youdao.com/translate?&i=”&A2&”&doctype=xml&version”),”//translation”)

注意A2便是待翻译的单元格位置,按需修改。



https://www.bilibili.com/video/BV1K54y1V7WX
