EPLAN标识字母集定义工具

出品丨电气CAD吧

一、功能简介：

二、软件下载地址：

https://www.cad-bbs.cn/identgroup/

三、授权与安装方法：

（一）下载信息

1. 资源性质：免费授权，电气 CAD 吧全体用户均可免费下载，无付费门槛；
2. 下载地址：https://www.cad-bbs.cn/identgroup/
3. 解压密码：q7r5（下载后按提示输入，若密码失效可联系客服核实）；
4. 问题处理：下载失败、无法跳转页面等情况，可联系 微信：shb8311，或通过网站工单系统提交反馈。

（二）安装步骤

1. 下载安装包后，双击启动安装程序；
2. 跟随安装向导提示，点击 “下一步” 完成路径选择、组件确认等操作（无需复杂配置）；
3. 安装完成后，桌面生成快捷方式，直接双击即可启动软件，无额外激活步骤。

四、核心功能讲解：

1、多标准项目新建

支持自定义项目名称，灵活选择 3 种主流标准字母集作为基础派生模板，覆盖电力、自动化、化工等多个行业通用规范。

2、灵活高效的字母编辑

树形结构导航：支持展开至叶节点精准编辑，也可在父节点统一赋值 —— 父节点录入标识字母后，所有子节点将自动同步替换，减少重复操作；

实时预览反馈：编辑过程中实时显示修改结果，节点状态清晰可辨，避免编辑失误；

多字母兼容：支持为单个功能定义设置多个标识字母，按 EPLAN 标准以分号分隔，满足复杂设备命名需求

3、汇总标识字母到父节点

辅助查看功能：父节点自动汇总所有子节点的标识字母，以分号分隔展示，直观呈现全部分类的赋值情况。

4、EPLAN 无缝导出导入

编辑完成后可直接导出为 EPLAN 可识别的 XML 格式文件，兼容各版本 EPLAN 软件；

操作方法：EPLAN>工具>主数据>标识字母 对话框中任意位置右键>导入，选择刚刚保存的XML字母集文件，完成导入操作。

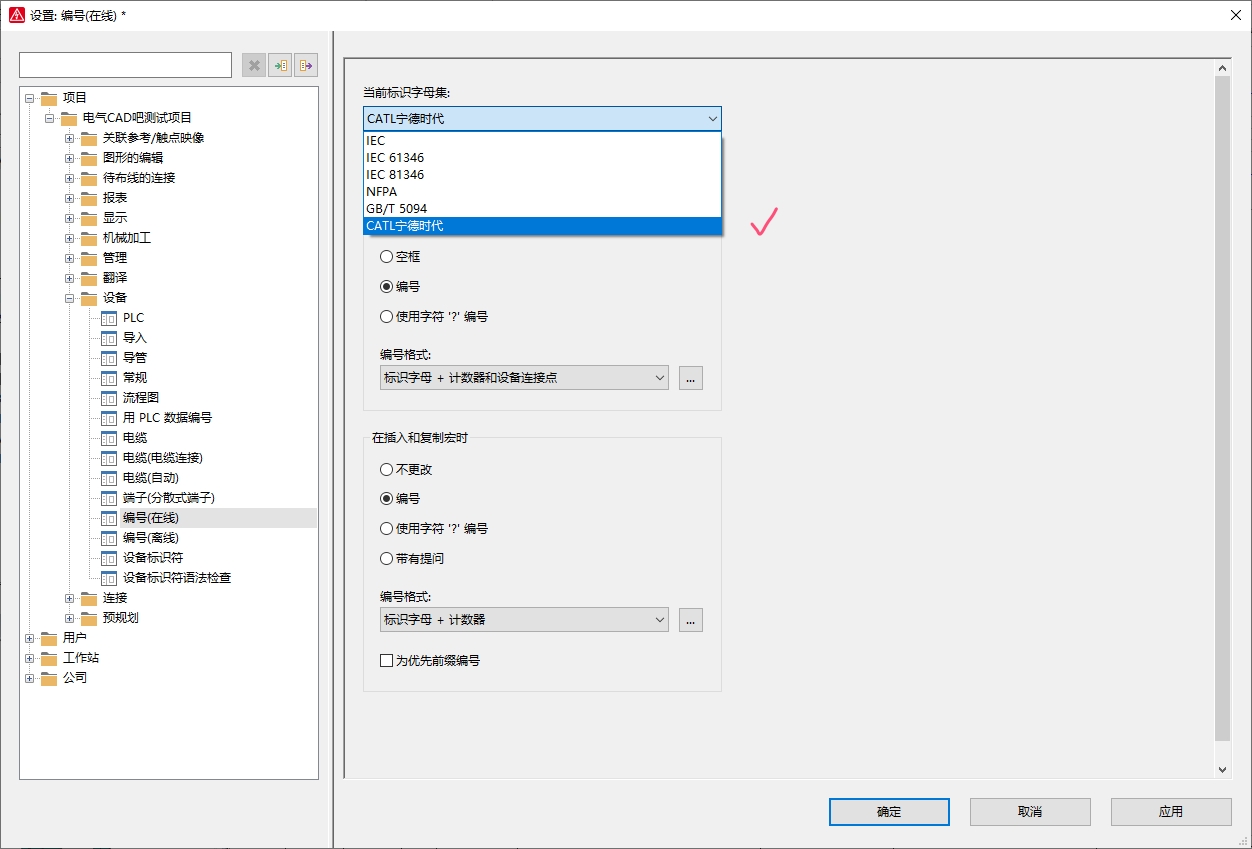

然后指定项目调用的字母集，在EPLAN>设置>项目>设备>编号(在线)右侧的“当前标识字母集”中选择刚导入的字母集即可生效。

导入后即可在项目中调用新标识字母集，无需重启软件，确保设计流程连续性。
