什么是部件？
EPLAN里部件可真是个好东西，它如同基石一般的存在，为工程项目提供最基础的数据支撑，在设计的各个阶段都发挥着重要作用，一个部件它不仅包括产品的基本参数，如型号、制造商、电气参数，还包含了图形、宏、技术文档、功能模板、开孔等，它把现实里的设备抽象成了一个“部件”对象。

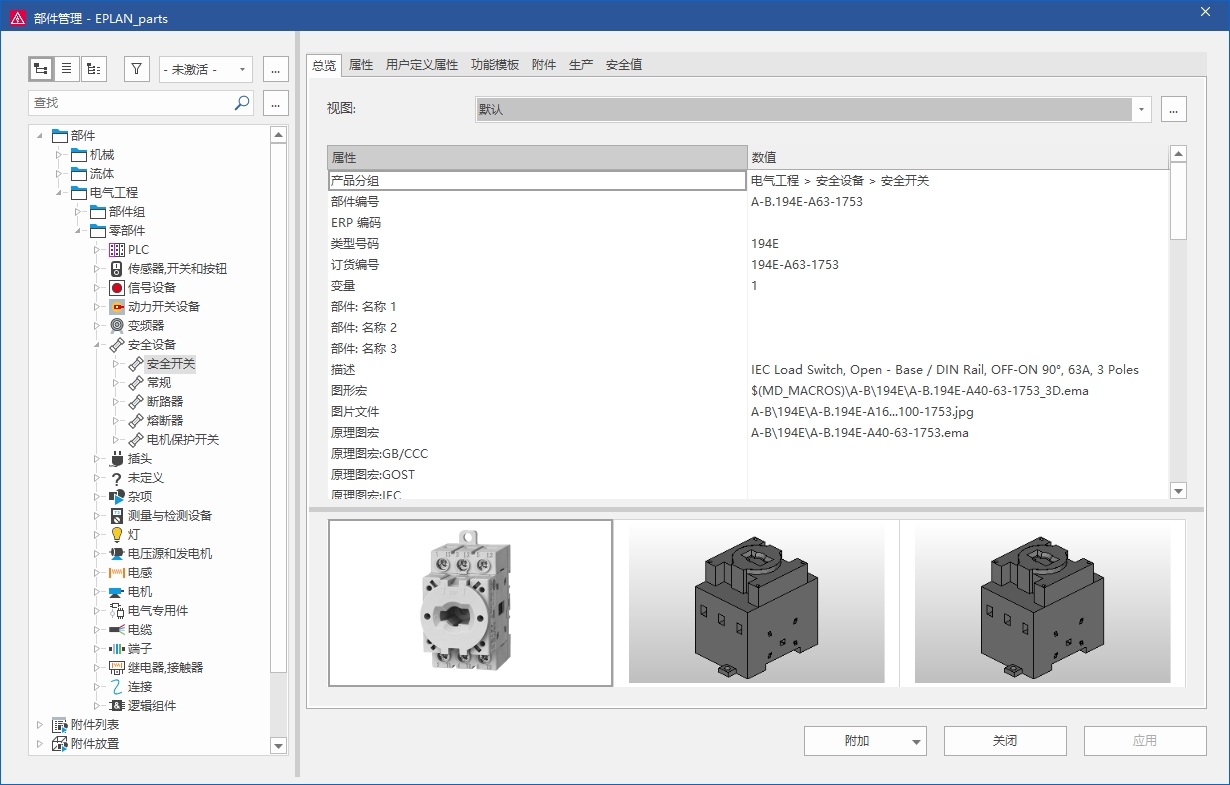

为了区分品类繁多的部件，EPLAN提供了一类产品组、产品组和子产品组三大类加以区分（下图中左侧导航部分的分类）
然而对于一个完整的部件数据这还远远不够，你还得录入很多技术信息，EPLAN甚至还为数据的完整度区分出七层标准(参考信息)， 因此为了后期能无忧使用部件数据，应尽量将部件信息录入完整和准确，一两个还好，多了时其工作量也不容忽视！这属于前人种树后人乘凉的活儿~
怎么获取部件？

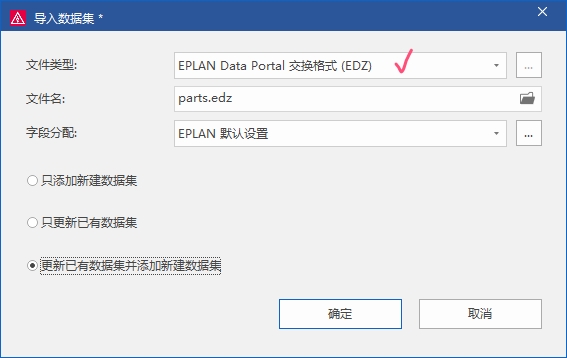

不过还好，通常你并不需要全部自己创建，有很多常用的部件官方都提供下载，例如西门子、施耐德、汇川等知名品牌网站里都提供了部件下载服务，并且EPLAN官方的DataPortal也为正版用户提供部件下载服务，当找不到部件时也有国内网站提供部件整理和下载服务，例如电气CAD吧 等，都提供了EDZ格式的部件下载服务，可以通过部件管理器底部的“附加-导入”来合并到本地。
怎么自己建部件？
但总有一些设备并没有提供下载服务的，很多时候还得需要自己来创建部件，你只需要准备好产品选型样本，通过在部件管理器某个分类上“右键-新建”就可以方便地创建新部件，哪些数据是必要的，哪些数据是可忽略的，EPLAN提供了一个EPLAN Data Standard（EDS)帮助指导用户制定部件创建标准，B站里有Up主精心录制的课程做详细介绍（跳转B站Up主）,电气CAD吧网站里也有小伙伴整理的《EPLAN部件宏创建指南》PDF文档查阅，都提供了详细的步骤与注意事项。推荐常用EPLAN的工程师去转转。
如何批量建部件？
在创建几个部件时，我们还能轻松应付，当批量创建部件时就需要利用一些工具来实现了，例如EPLAN 202x的部件管理器里就提供了“从外部编辑属性”的功能，可以导出为xlsx格式，在Excel里批量去录入。EPLAN 2.x可以通过部件管理器里的“导出”来同样实现外部编辑功能。

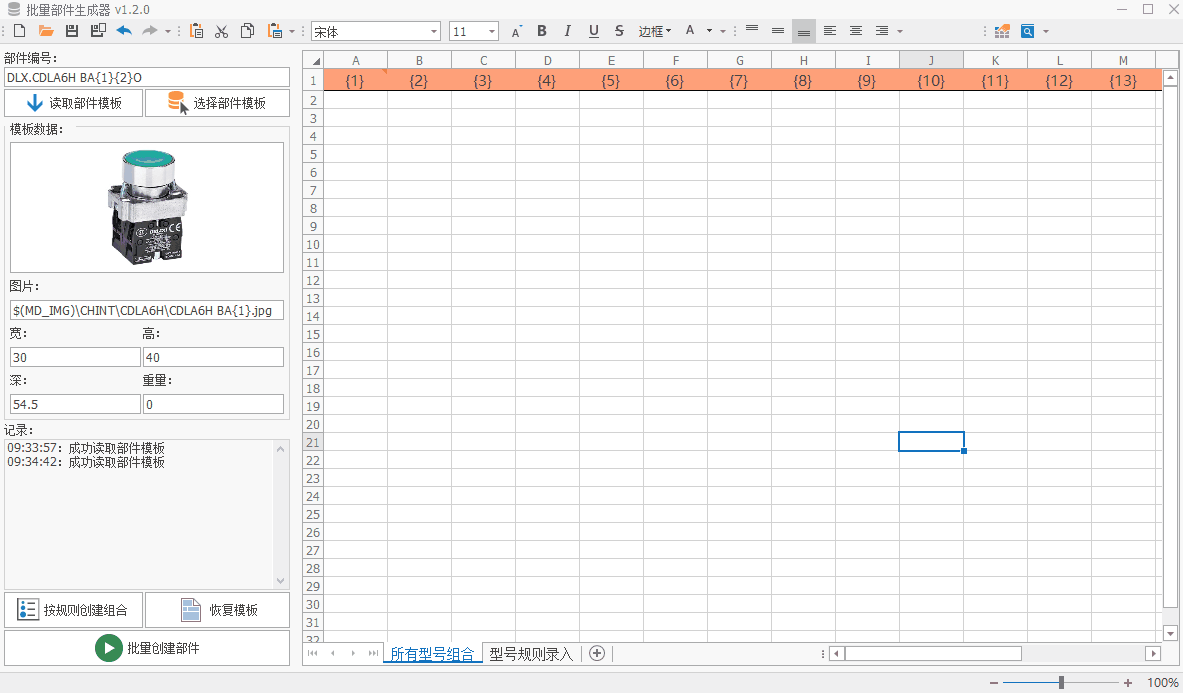

但对于一些系列化的部件，则可以利用插件来更快地实现批量创建，下图为“批量部件生成器”的应用界面：
- 网页端介绍说明，插件免费下载https://www.cad-bbs.cn/plugin-batchpartcreater/
- 插件下载链接: https://pan.baidu.com/s/1MC1fyf6u4m4VhtSEkuS_SA 提取码: zic2
可以看到为了能减轻工作量，各路大神都大显神通！有了这些利器，还何苦无部件可用呢？
