自动布线软件CableDesign v1.2版本今日起正式发布，电气CAD论坛VIP会员与3D大学VIP会员可从PC端登陆后下载[个人版]软件与授权码。
CableDesign v1.2是什么软件？
CableDesign布线设计软件是一款在“设计阶段”实现电气布局与自动布线的软件，它以导入第三方E-CAD电气软件的“连接列表.xls”和“部件汇总表.xls”作为布线依据，通过手动布局或者自动布局，生成布线长度计算与材料统计等功能。
CableDesign v1.2能解决什么问题？

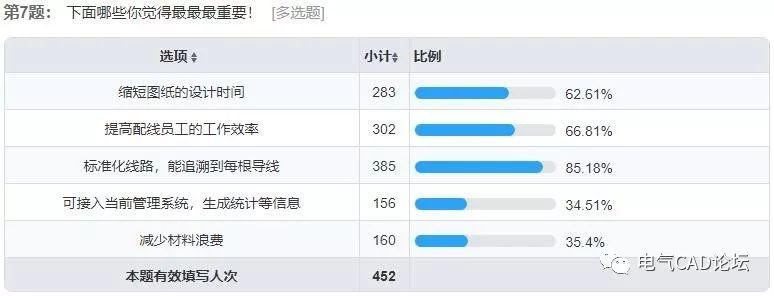

在2018年12月份，由电气CAD论坛发布的一次“配线生产环节调查问卷”中，通过对450多家企业在生产配线过程中常见的问题进行总结，发现各企业在配线生产环节最为突出的问题如下：
可以看出，目前生产过程中仍然以个人配线为主，以电气原理图作为配线图纸，其中最为突出的问题如下：
85.2%：希望标准化线路
66.8%：提高配线员工效率
58.6%：线没压紧，有松动
55.3%：线布错，不按图施工
51.3%：材料浪费
CableDesign布线设计软件的开发就是专门针对国内中小电气设备企业，解决如上问题而独立研发的，整套系统由三部分组成：
-
CableDesign布线设计软件
-
ProHMI辅助提示系统
-
自动出线设备
本次发布的CableDesign布线设计软件能够根据导入的元件汇总表和连接列表，通过手动或导入dxf生成布局后，自动进行布线，导线长度与原材料统计全部自动计算，并将文件导出成可视化的数据包由ProHMI辅助提示系统配合生产。
ProHMI系统就像一台自动导航软件，实时图形化或语音提示当前需要布线的路径与规格，让配线人员更专注于压接与安装。电气设计人员通过CableDesign和ProHMI，能使设计意图与配线结果高度一致，使每一台设备配线统一，让配线员工不在频繁地翻阅图纸而更加专注于接线！
CableDesign v1.2更新了有哪些？
本次主要更新有11项，其中在用户操作上有以下重大升级：
-
新增直接读入EPLAN的mdb部件库功能，节约用户建库时间。
-
新增依据dxf文件自动生成布局功能，无需二次布局可直接利用原布局。
-
新增导入/导出csv元件列表功能，方便共享与备份元件库。
-
新增打印功能。
-
新增快捷键功能。
-
新增显示标签与状态栏辅助提示功能。
此外还对元件数据库结构与其它功能进行了升级更新，使操作更便携。
技术支持：
整套布线设计系统由卓因电气联合电气CAD论坛共同开发，电气CAD论坛将陆续上传相关使用教程与技巧，如有任何技术咨询可随时微信或邮件联系群主，此外卓因电气还联合3D大学（www.3ddaxue.cn)建立EPLAN 3D宏/CableDesign的元件库分享平台，现在申请作者就可以发布自己的元件库，共同分享或获得收益哦！
